Vertiv™ SmartAisle™ 3
버티브코리아 정품

조립식 캐리지
혁신적인 유연한 부스웨이 설계
2N 아키텍처를 갖춘 0U 전력 분배 시스템
자가 학습 논리 제어를 통한 AI지원 기능
중앙 집중식 관리 및 모니터링
포괄적인 관리 플랫폼
15인치 LCD 패널을 통한 로컬 액세스
95인치 OLED 이동식 슬라이딩 도어(Option)
웹 인터페이스를 한 원격 액세스

데이터시트 다운
Vertiv™ SmartAisle™ 3 버티브코리아 정품

Vertiv™ SmartAisle™ 3는 최첨단 모듈형 데이터센터로, 고효율 정밀 에어컨, UPS,
중대형 데이터센터 애플리케이션에 적합하도록 설계된 다용도 소프트 버스웨이 전력 분배 시스템을 제공합니다.

  • 에너지 효율성 향상

    Vertiv™ SmartAisle™ AI의 자체 학습 및 자동 최적화 기능을 통해 평균 1주일 이내 빠른 융합, 조절 가능한 온도 안정성, 평균 20%의 에너지 절감으로 운영 비용이 절감됩니다.

  • 스마트 모니터링

    Smart Pod 기술은 품질 관리 점검을 위해 공장과 사전 연결된 통신을 지원합니다. 즉각적인 네트워킹 설계는 구축 속도를 높이고 인적 오류로 인해 발생할 수 있는 문제를 줄여줍니다.

  • 최적화된 데이터 처리

    IoT 기술과 엣지 컴퓨팅 장치에서 생성된 데이터를 소스에서 처리함으로써 기업은 프로세스를 자동화하고 새로운 분석 결과를 활용하여 탁월한 최종 사용자 경험을 제공할 수 있습니다.

적절한 온도는 효율적인 컴퓨팅 성능과 단기 및 장기적으로 투자된 장비의 손상을 최소화합니다. 냉각은 효율적인 데이터 센터 운영의 핵심입니다.

냉각은 효율적인 데이터 센터 운영의 핵심입니다. 이는 고성능 컴퓨팅(HPC) 환경과 애플리케이션에 있어 더욱 중요하며, 에너지를 많이 소모하고 고밀도의 컴퓨팅 시스템을 관리하기 위해 새로운 냉각 솔루션이 필요합니다. AI 솔루션과 IoT 기기의 확산은 데이터 센터의 밀도와 열폭주(thermal runaway) 위험을 증가시킵니다. 이러한 위험이 적절한 냉각 시스템으로 제어되지 않으면, 장비 오작동, 비효율적인 운영, 과열 등으로 인해 계획되지 않은 다운타임이 발생할 수 있습니다. 또한 전 세계적으로 진화하는 환경 관련 법규로 인해, 데이터 센터 운영자는 ESG(환경·사회·지배구조) 준수와 동시에 증가하는 고객의 용량 및 성능 요구를 균형 있게 관리해야 합니다. 이와 함께 냉각 비용의 급등도 단기 및 장기적으로 중요한 문제로 떠오르고 있으며, 이에 따라 운영자들은 더 친환경적인 냉각 솔루션 개발을 서두르고 있습니다. 탄소 배출과 운영 비용을 줄여야 한다는 절박한 과제가 업계의 판도를 바꾸고 있으며, 지속 가능한 냉각 전략의 필요성을 더욱 부각시키고 있습니다.

컨테인먼트(Containment)란?

많은 데이터 센터는 전체 에너지 소비의 최대 40%를 냉각 시스템 가동에 사용하며, 에너지 사용을 줄여주는 격리(Containment) 기술은 중요한 역할을 합니다. 분석에 따르면, 격리 기술을 통해 데이터 센터는 에너지 소비를 30% 이상 절감할 수 있습니다. 전력 사용 효율성(PUE, Power Usage Effectiveness)는 데이터 센터 시설의 전체 에너지 소비량과 IT 장비에서 실제로 사용되는 에너지 간의 관계를 측정하는 핵심 지표로 전체 시설 에너지란, 계량기에서 측정된 데이터 센터 또는 데이터룸에 명시적으로 공급된 전력을 의미합니다. PUE는 데이터 센터의 에너지 효율을 평가하고 비교할 때 특히 유용합니다. 예를 들어, 데이터 센터 내 다양한 세부 수준에서의 전력 소비를 종합적으로 파악하면 전력 누수나 저활용 시스템을 쉽게 식별할 수 있어, 비용 절감 조치를 실행하기가 훨씬 수월해집니다.

이미지

과거와 현재: 냉각 및 컨테인먼트 시스템

초기의 컴퓨터실과 데이터 센터는 컴퓨터실 전용 에어컨(CRAC) 장치에서 생성된 차가운 공기를 이중 바닥 아래의 플레넘을 통해 순환시키는 방식으로 냉각되었습니다. 하지만 점점 더 정교해지고 에너지를 많이 소모하는 컴퓨터와 서버들이 등장하면서, 새로운 냉각 방식과 접근법이 필요하게 되었습니다.

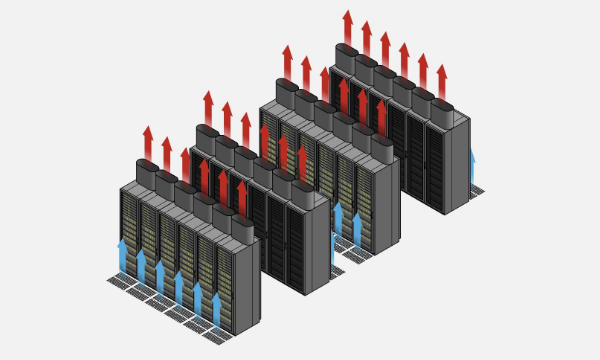

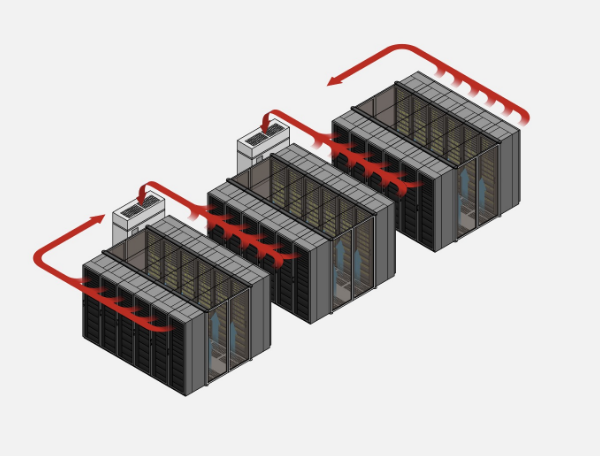

초기에는 서버 랙을 열통로/냉통로(hot/cold aisle) 구성으로 배열하는 것이 냉각 효율 향상에 기여했지만, 랙 상단과 냉통로 끝단에서 더운 공기가 찬 공기와 섞이는 문제가 발생했습니다. 이처럼 냉기와 열기의 혼합 온도는 랙 상단이나 통로 끝에 위치한 서버에 치명적으로 높은 온도를 유발할 수 있었습니다.

이미지

컨테인먼트 솔루션

컨테인먼트(Containment) 는 통로를 물리적으로 분리하는 방식으로, 통로 끝단에 도어를 설치하거나 패널 및 기타 장벽을 더해 온도 영역을 밀폐합니다. 밀폐가 촘촘할수록 냉각 효율성과 효과는 더욱 높아집니다. 서버 랙을 교대로 배열하여 한쪽은 찬 공기 흡입구, 반대쪽은 뜨거운 공기 배출구가 되도록 하는 방식은, 냉기와 열기의 혼합을 방지하기 위한 핵심적인 냉각 기술로 자리 잡았습니다.

  • Hot Aisle Containment

    → 뜨거운 통로를 차단막으로 밀폐하여, 배기 공기 흐름을 에어컨 리턴 라인으로 유도하는 방식입니다. 이로써 찬 공기는 데이터 센터 공간을 통해 자유롭게 유입되어 장비와 서버를 냉각할 수 있게 됩니다.

  • Cold Aisle Containment

    → 차가운 공기를 통로에 완전히 밀폐시켜, 데이터 센터의 다른 구역을 뜨거운 공기 리턴 플레넘(plenum)으로 사용할 수 있도록 합니다. 물리적인 장벽을 통해 찬 공기는 냉통로 내부로만 흐르고, 서버 흡입구의 온도는 안정적으로 유지됩니다.

    설치 측면에서, 콜드 아이섹 컨테인먼트는 기존 데이터 센터 환경에서도 쉽게 적용 가능한 retrofit-friendly 옵션으로 인식되며, 다운타임을 최소화하는 데 유리해 널리 활용됩니다.

Vertiv™ SmartAisle™: 고효율 전력 및 냉각 솔루션

AI와 같은 고성능 컴퓨팅(HPC) 기술의 급속한 도입은 신규 데이터 센터에 대한 수요를 증가시키고, 기존 센터에 새로운 기술 적용의 필요성을 높이고 있습니다. 이러한 흐름에 힘입어, 전 세계 데이터 센터 시장은 2024년부터 2030년까지 연평균 성장률(CAGR) 15.83%로 성장할 것으로 전망됩니다. 데이터 센터가 더 많이 건설될수록, 더 엄격한 지속 가능성 기준이 요구될 것입니다. 가트너(Gartner)는 2027년까지 전체 조직의 75%가 데이터 센터 인프라 지속 가능성 프로그램을 도입할 것이라고 예측하고 있습니다. 검증된 컨테인먼트 전략과 결합해, 이러한 요구에 대응하기 위해서는 새로운 접근 방식과 기술 솔루션이 필요하며, SmartAisle™ 기술 및 인프라는 그 해답이 될 수 있습니다.

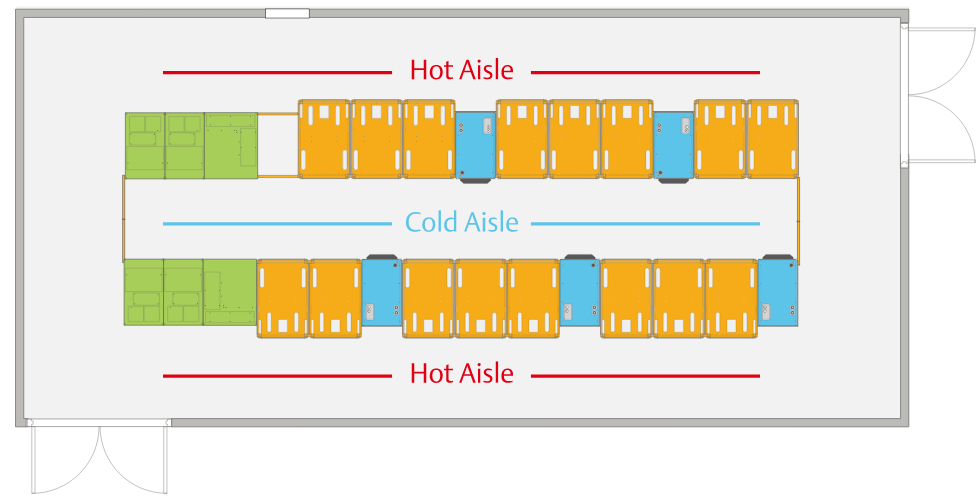

Conventional
Racks 27
Density 5.9 kW per rack
Total IT Load 160 kW
Cooling Units 4 × 20 ton Precision Cooling systems Units
Power 2 × 100 kVA room-level UPS systems and power distribution
SmartAisle
Racks 27
Density 10kW per rack
Total IT Load 160 kW
Cooling Units 6 row-based precision cooling units Cold Aisle Containment
Power 2 row-based UPS systems Modular power busway
  • Precision Cooling
  • AC Power
  • Racks and Integrated Cabinets

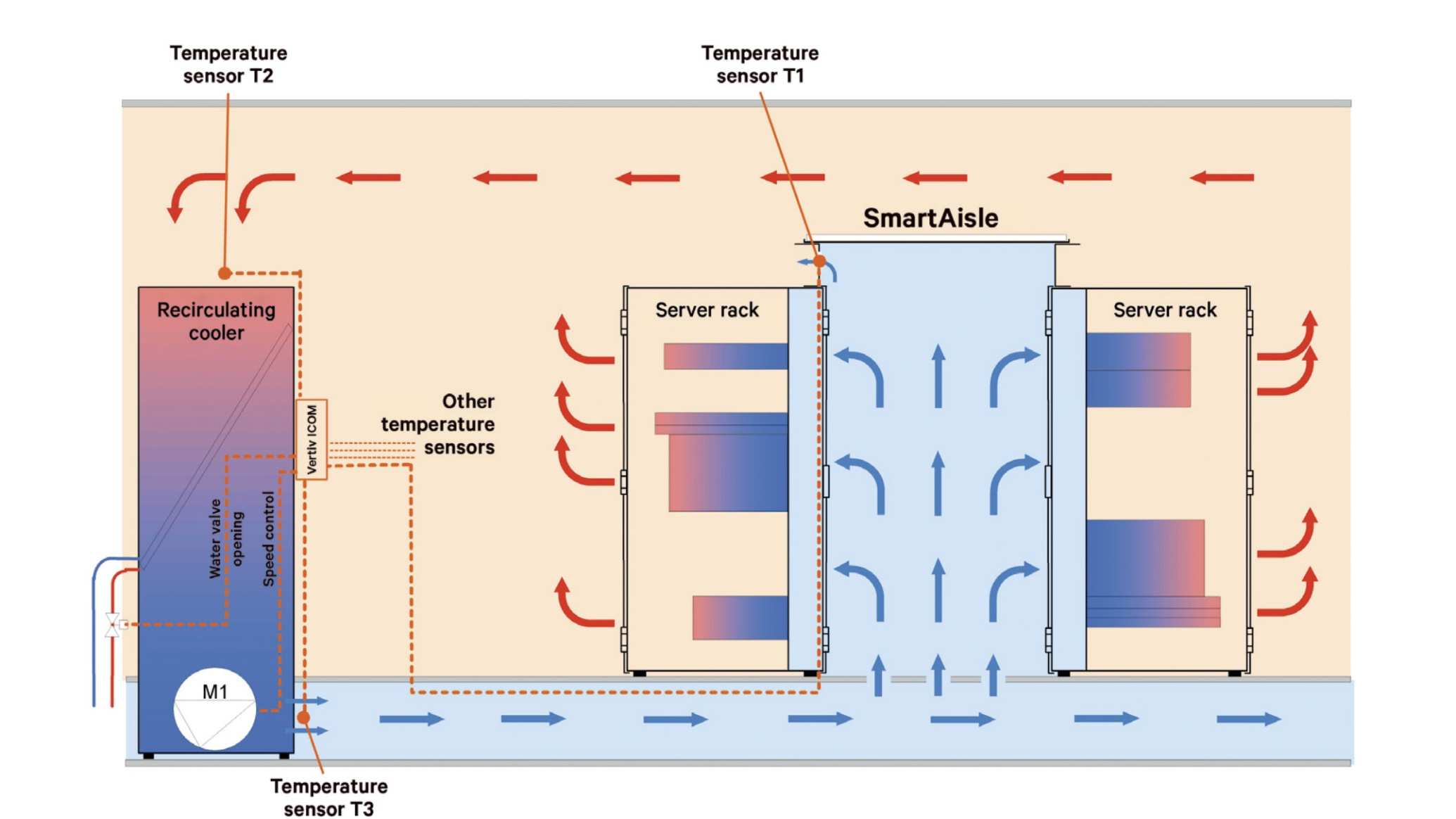

Vertiv™ SmartAisle™ 제어 원리

랙, 전력 냉각 및 인프라 관리를 하나의 통합된 데이터센터로 통합하는 Vertiv™ SmartAisle™ 토탈 솔루션 인프라 접근 방식이 탄생했습니다.
SmartAisle은 저온 및 온난 구역을 분리하고 냉각 용량 및 공기 흐름 관리, 이중 바닥 밀봉, 케이블 인입 밀봉, 블랭킹 패널을 사용한 캐비닛 밀봉 기능을 통합합니다.

  • 1. 냉각 장치의 복귀 온도를 높여 냉각 용량과 에너지 효율을 향상시킵니다.
  • 2. IT 부하에 맞춰 냉각 용량을 정확히 조절하고, 에너지 소비를 최소화하는 냉각 설계를 적용합니다.
  • 3. 가용성과 효율성을 극대화할 수 있도록 전력 관리 시스템을 최적화합니다.
  • 4. 공간 활용도를 높이기 위해 확장 가능한 아키텍처 설계를 도입해 유연성을 확보합니다.
  • 5. 실시간 인프라 최적화를 통해 자원을 빠르게 제공하고, 자원의 낭비를 줄입니다.
  • 6. 데이터 센터 설계 전문성과 기술 지원을 적극 활용해 운영 효율을 높입니다.

Vertiv™ SmartAisle™ AI: 데이터센터 효율성을 극대화하는 스마트 솔루션

Vertiv™ SmartAisle™ AI는 자체 학습 및 자동 최적화 기능을 통해 데이터센터 운영에 혁신을 가져옵니다. 이 솔루션은 평균 1주일 이내의 빠른 융합을 제공하고, 조절 가능한 온도 안정성을 유지하며, 평균 20%의 에너지 절감으로 운영 비용을 크게 절감시켜줍니다. 이러한 뛰어난 성능은 강화 학습과 높은 알고리즘 효율성 덕분입니다.

이미지

효율적인 전력 분배와 안정적인 운영

SmartAisle™ AI는 유연한 버스바 배전 시스템을 갖춘 조립식 캐리지를 내장하고 있어 전력을 효율적으로 분배하여 빠르고 간편하게 구축할 수 있습니다. 또한, 정전 시에도 신속하게 백업 전력을 공급할 수 있는 UPS 솔루션이 제공되어 안정적인 운영을 보장합니다.

SmartAisle™ 3 AI의 소프트 버스웨이는 전반적인 안정성을 향상시키며, 전력 분배 설치를 간소화하여 구축 과정을 효율적으로 만듭니다. 유연한 커넥터에 내장된 서미스터는 정밀한 실시간 과열 모니터링 기능을 제공하여 잠재적인 위험을 사전에 방지합니다.

이미지

혁신적인 설계와 빠른 구축

기존의 외부 설치 버스웨이 시스템이 추가적인 천장 높이와 설치 시간을 필요로 하는 것과 달리, SmartAisle™ 3 AI는 각 랙에 2N 지원 버스웨이 시스템을 통합하고 빠른 트레인 연결을 통해 효율성을 극대화했습니다.

이미지

스마트 기술로 관리 효율성 향상

스마트 포드(Smart Pod) 기술은 품질 관리 점검을 위한 공장 사전 연결 통신을 지원하여 즉각적인 네트워킹 설계를 가능하게 합니다. 이는 구축 속도를 높이고 인적 오류로 발생할 수 있는 문제들을 줄여줍니다. 또한, 스마트 모니터링 기능을 통해 데이터센터 운영자는 단일 플랫폼에서 모든 장비를 모니터링하고 경보를 발령할 수 있어 관리 효율성이 크게 향상됩니다.

이미지

전문적인 지원 및 교육

Vertiv는 SmartAisle™ 3 AI 배포 후에도 고객이 솔루션의 잠재력을 최대한 활용할 수 있도록 전문적인 교육 및 기술 서비스를 제공합니다. 이 교육에는 안전 및 소프트웨어, 전력 시스템에 대한 포괄적인 내용이 포함됩니다.

SmartAisle™ 3 AI: 21세기 데이터 센터 요구 사항에 맞춰 구축

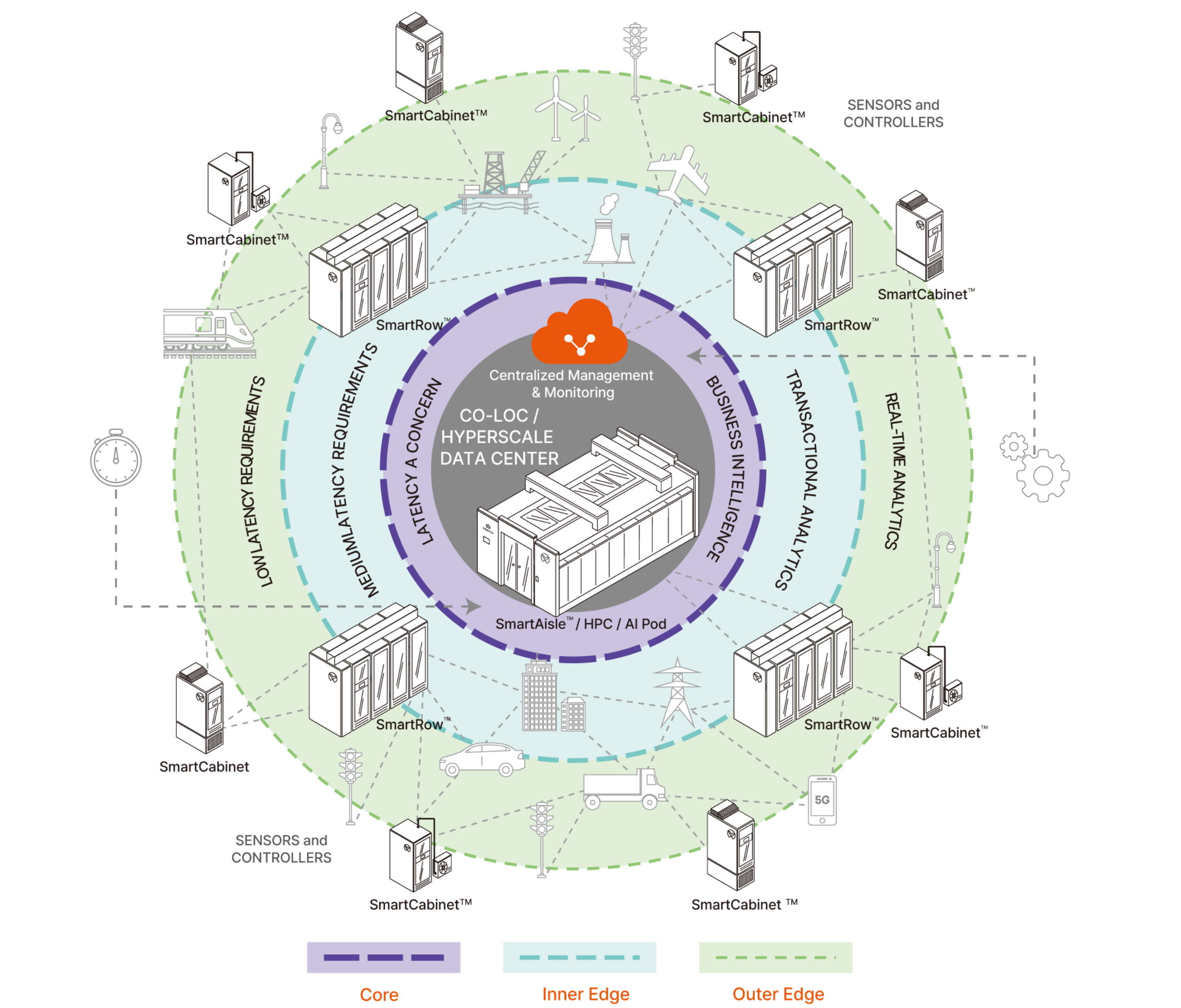

AI와 같은 고성능 컴퓨팅(HPC) 기술의 급속한 도입은 신규 데이터 센터에 대한 수요를 증가시키고, 기존 센터에 새로운 기술 적용의 필요성을 높이고 있습니다. 이러한 흐름에 힘입어, 전 세계 데이터 센터 시장은 2024년부터 2030년까지 연평균 성장률(CAGR) 15.83%로 성장할 것으로 전망됩니다. 데이터 센터가 더 많이 건설될수록, 더 엄격한 지속 가능성 기준이 요구될 것입니다. 가트너(Gartner)는 2027년까지 전체 조직의 75%가 데이터 센터 인프라 지속 가능성 프로그램을 도입할 것이라고 예측하고 있습니다. 검증된 컨테인먼트 전략과 결합해, 이러한 요구에 대응하기 위해서는 새로운 접근 방식과 기술 솔루션이 필요하며, SmartAisle™ 기술 및 인프라는 그 해답이 될 수 있습니다.

이미지
  • 이미지 Financial Data Hub
  • 이미지 Internet Data Center
  • 이미지 Edge Computing
  • 이미지 Healthcare
  • 이미지 Education
  • 이미지 Transportation
  • 이미지 Scientific Research Center
  • 이미지 Government and Defense

Specifications

이미지

Option

이미지

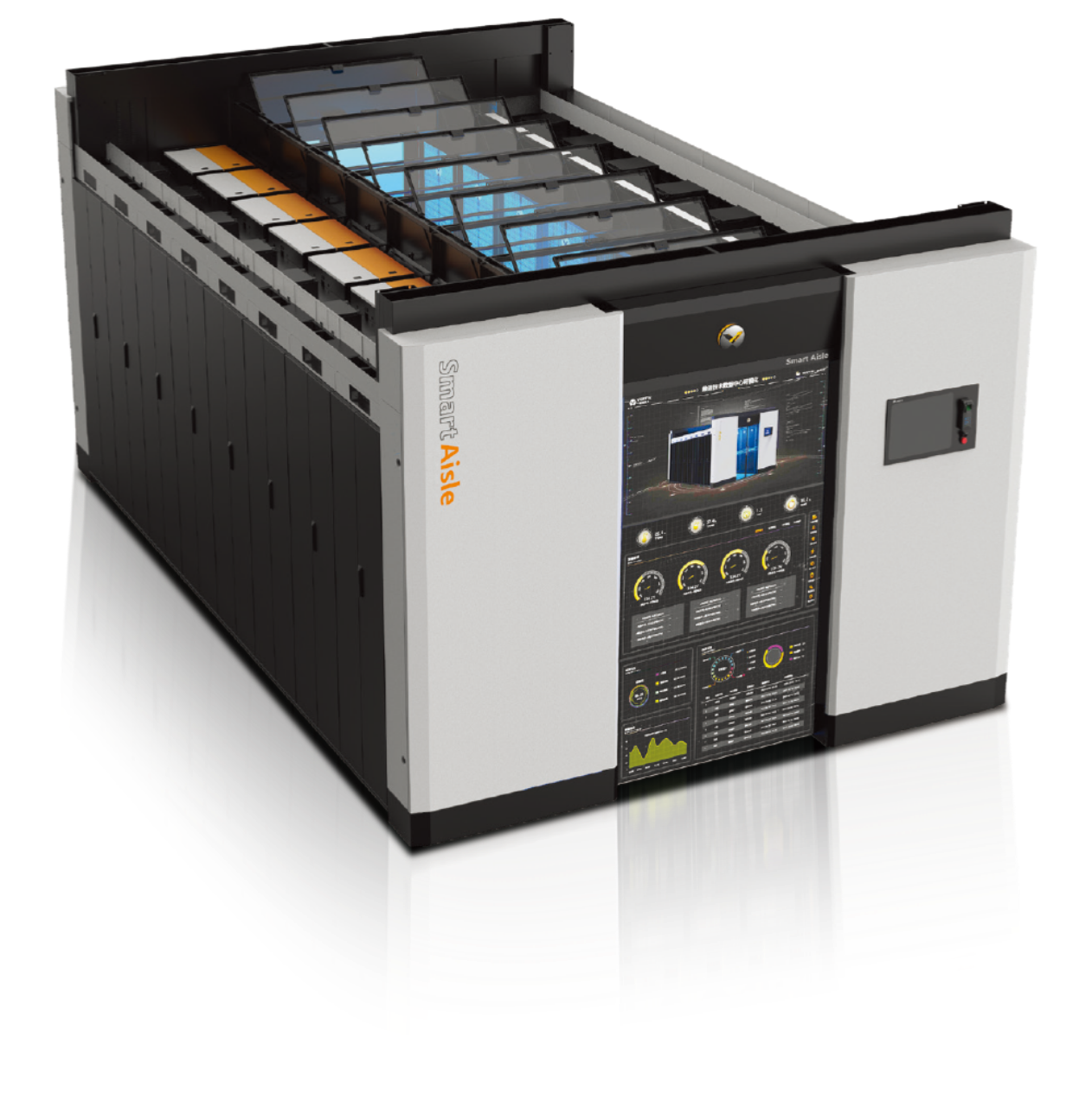

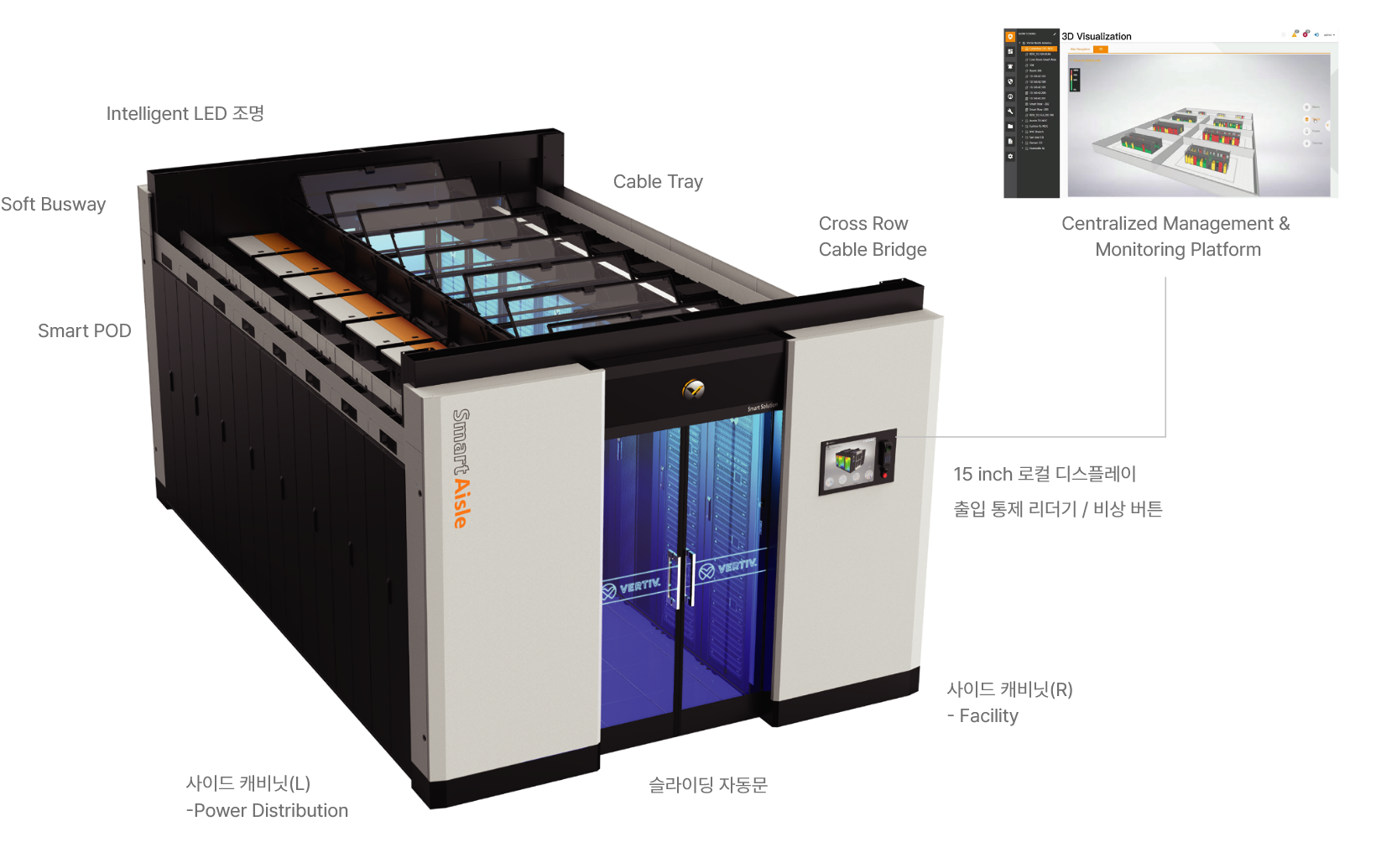

SmartAisle3에는 15인치 터치스크린 디스플레이가 기본으로 제공되며, 95인치 로컬 도어 디스플레이로 업그레이드할 수 있는 옵션이 있습니다. 원격 관리를 위한 내장 모바일 앱도 제공됩니다.

Specifications

Specifications
Aisle width 1200 mm
Overall dimensions 6778 × 4600 (제품 유지 관리 및 냉각을 위한 공간 포함, 자세한 사항은 문의 바랍니다.)
Power density level Low power density, medium power density, and high-power density
Power supply architecture External ATS, in-row UPS, lithium battery solution
Cooling architecture In-row air cooling, autonomous cooling, dual-row face-to-face closed cold aisle
Cabling architecture Network cabling cabinet at the end of suite
cable trough on the top of the whole equipment cabinet
cross-aisle cable trough of aisle doors
Fire control architecture External fire control device that interconnects with the external fire control system
Total number of U positions per module 504 (42U per cabinet, including the network cabinet)
Power distribution redundancy 2 N
Average power consumption per cabinet 10 kW
IT power consumption per module 117 kW
Cooling capacity per module 140 kW
Altitude < 1000 m (고도 1000m 이상인 경우 감소)
Installation mode 높은 높이의 바닥이나 지면에 설치
Voltage 380 V/400 V/415 V 3 N
Frequency 50 Hz/60 Hz
