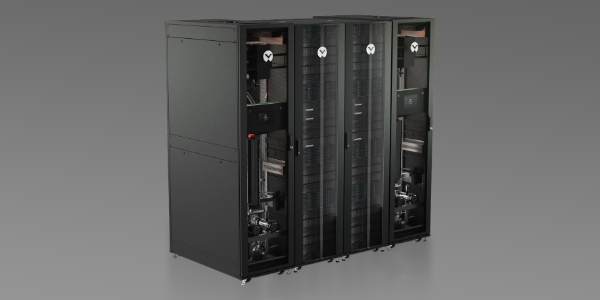

Vertiv™ CoolChip CDU
버티브코리아 정품

컴팩트한 사이즈
액체 급수 및 리턴 연결 가능
통합 50마이크론 필터
7인치 반응형 터치 크린 디스플레이
서버 CPU 및 GPU의 열 충격 제거를 위한 정밀한 온도 제어
알람 기능을 갖춘 지능형 유체 모니터링
통합 누수 감지 기능이 있는 폐쇄형 루프 파이프 설계
접근 용이한 보충수 포트 및 배수위치
커플링은 2차 유체 네트워크 무결성 보장

데이터시트 다운
Vertiv™ CoolChip CDU 버티브코리아 정품

고성능 컴퓨팅 시대, 액체 냉각은 필수입니다

Vertiv™ CoolChip CDU는 고밀도 환경에서 수냉을 지원하도록 설계되었습니다. 칩 직접 냉각 및 후면 도어 냉각 애플리케이션에 적합하며, 모든 데이터센터에 쉽고 비용 효율적으로 구축할 수 있습니다. Vertiv CoolChip CDU 제품군은 상수도 사용 여부와 관계없이 작동하는 모델을 갖추고 있어 수냉식 서버의 이점을 활용하여 높은 랙 밀도를 더욱 효율적으로 지원할 수 있습니다. 랙 내부, 행 내부, 경계 기반 설계뿐만 아니라 액체-액체 또는 액체-공기 열교환기 중에서 선택할 수 있습니다.

  • 아이콘
    High density management
  • 아이콘
    Rapid deployment
  • 아이콘
    Efficient cooling
  • 아이콘
    Flexibility and scalability

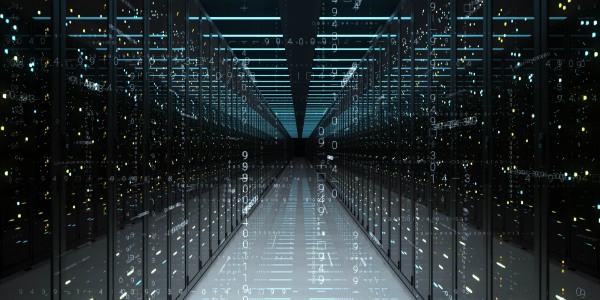

데이터 센터를 위한 액체 냉각 옵션

이미지

프로세싱 집약적인 컴퓨팅 애플리케이션이 증가함에 따라 데이터 센터 사업자는 액체 냉각 옵션을 고려하고 있습니다. 조직들이 더 많은 클라우드 서비스를 채택하고, 인공지능(AI)을 사용하여 고급 분석 및 자동화된 의사 결정을 지원하고, 블록체인과 암호화폐 애플리케이션을 활성화함에 따라, 액체 냉각 시장 규모는 2026년까지 미화 30억 달러에 이를 것으로 예상됩니다.

현재 데이터 센터는 20kW 이상의 랙 전력 요구 사항을 지원하지만 시장은 50kW 이상을 향하고 있습니다. 최신 세대 중앙 처리 장치(CPU)와 그래픽 처리 장치(GPU)는 이전 세대 아키텍처보다 열 밀도 특성이 더 높습니다. 또한 고성능 컴퓨팅 및 AI 애플리케이션에 대한 요구가 가속화됨에 따라 서버 제조업체는 각 랙에 더 많은 CPU와 GPU를 장착하고 있습니다.

이미지

공기 처리는 이제 한계를 보여줍니다. 공기 냉각 시스템은 이러한 고밀도 랙을 효율적이고 지속 가능한 방식으로 냉각시킬 수 없습니다. 그 결과 데이터 센터 운영자는 액체 냉각 옵션을 고려하고 있습니다. 액체 냉각은 물 또는 기타 유체의 높은 열 전달 특성을 활용하여 고밀도 랙의 효율적이고 비용 효율적인 냉각을 지원하며 공기 사용보다 최대 3,000배 더 효과적일 수 있습니다. 메인프레임 및 게임 분야에서 오랫동안 입증된 액체 냉각 기술은 전 세계 데이터 센터의 랙 장착 서버를 보호하기 위해 확장되고 있습니다.

Vertiv는 액체 냉각이 제시하는 과제, 기회 및 기술 요구 사항을 이해하는 데 도움이 되는 다양한 리소스를 개발했습니다. 이러한 리소스는 데이터 센터 공간 전반에 걸쳐 액체 냉각을 적용하고 확장하는 방법을 결정하는 데 도움이 됩니다.

  • 전문가 턴키 서비스 및 유지 관리

    고성능 컴퓨팅 환경에서 열이 급증함에 따라 현대 IT 열 관리에 있어 액체 냉각 기술의 필요성이 더욱 중요해지고 있습니다. 액체 냉각 솔루션은 고밀도 컴퓨팅 부하에서도 원활한 작동을 보장합니다. 그러나 액체 냉각 솔루션을 성공적으로 구현하려면 최적의 컴퓨팅 인프라를 유지하고, 다운타임을 방지하며, 효율성을 극대화해야 합니다.

  • 포괄적인 접근 방식

    Vertiv의 액체 냉각 서비스는 이러한 과제를 효과적으로 해결하는 데 필수적인 지원을 제공합니다. 당사의 포트폴리오는 설계, 설치 및 유지보수 서비스를 아우르며, 운영 효율성을 높이고 시스템 가용성을 향상시킵니다. 이러한 종합적인 서비스를 통해 글로벌 효율 기준을 준수합니다.

  • 훈련 및 교육

    Vertiv의 세계적 수준의 교육 기회는 귀사의 직원들이 투자 잠재력을 극대화할 수 있도록 설계되었습니다. 당사의 실무 교육 과정은 환경 규정 준수를 촉진하고, 프로세스를 개선하며, 운영 안전을 유지하는 데 도움이 됩니다.

  • Vertiv™ 고객 운영 교육

    초기 장비 설치 후 탄탄한 시작을 위해 종합적인 현장 운영자 교육을 이수하세요. 공인 엔지니어의 지도를 통해 운영자 오류 위험을 최소화하세요.

  • 전환 디자인

    열 관리 전문가들은 AI 도입을 위한 인프라 업그레이드를 전문으로 하며, 원활한 전환과 향상된 운영을 보장합니다.

  • 비즈니스 연속성

    당사는 예방 및 교정 유지 관리, 정기 현장 검사, 전담 대응 서비스 수준 계약(SLA), 예비 부품 가용성을 제공하여 AI 및 IT 시스템이 원활하게 작동하도록 우선시합니다.

  • 유체 관리 서비스

    냉각수 샘플링, 품질 테스트, 조정 및 친환경 폐기 서비스를 제공하며, 최고의 성능을 위해 최고의 냉각수 공급업체와 협력하여 냉각 시스템을 최상의 상태로 유지합니다.

  • 디지털 관리

    Vertiv 포괄적인 관리 솔루션은 엔지니어의 완벽한 투명성과 전문 지식을 바탕으로 원격 문제 해결, 상태 기반 유지보수 및 자산 관리를 제공합니다.

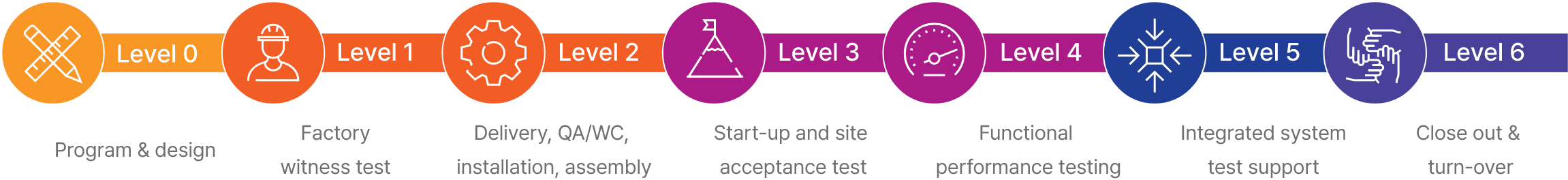

프로젝트 서비스 - 액체 냉각에 대한 특정 접근 방식

수냉식 프로젝트를 위한 당사의 광범위한 인프라 전문성과 포괄적인 전문 서비스를 경험해 보세요. Vertiv는 계획, 설계, 실행 및 최종 시스템 승인을 위한 단일 담당자를 제공합니다. 전 세계적인 네트워크를 통해 고객의 위치에 관계없이 고객의 정확한 요구에 맞춰 일관된 프로젝트 서비스 절차와 작업 범위를 제공합니다.

  • 선제적 유지 관리 및 응급 서비스

    Virtiv의 사전 예방적 장비 유지 관리 서비스는 가동 중지 시간을 최소화하고, 장비 수명을 연장하고, 투자 수익을 극대화하도록 설계되어 모든 애플리케이션의 시스템 가용성을 높입니다.

  • 전문가 설치

    여러 국가에 걸쳐 경험이 풍부하고 자격을 갖춘 계약자 네트워크를 통해 모범 사례를 적용하고, 전기 및 기계 설비 분야에서 글로벌 전문성을 활용하세요.

  • 특수 유체 관리 서비스

    Vertiv의 유체 관리 서비스는 Vertiv 장치의 냉각수 요구 사항에 맞춰 제공되며, 오염 물질 제거, 공기 정화, 액체 냉각 시스템 성능에 대한 품질 보증을 제공합니다.

  • 맞춤형 서비스 계약

    고객의 고유한 비즈니스 요구 사항에 맞춰 서비스 계약을 맞춤화하여 수냉 시스템 구축을 정확하고 전문적으로 처리해 드립니다. 글로벌 계약 포트폴리오를 통해 맞춤화 방법을 확인하실 수 있습니다.

열 관리 분야의 글로벌 리더인 Vertiv는 오랜 혁신과 액체 냉각으로의 전환을 간소화하고
가속화하는 광범위한 솔루션을 바탕으로 액체 냉각에 대한 전체적인 접근 방식을 제공합니다.

  • 에너지 스마트 전자 시스템 센터(ES2) 파트너 대학과 협력하여 호환 가능한 재료 개발, 배치, 유체 위생 여과 및 격리 방법에 대한 이해를 증진하고 액체 냉각 시스템 제어를 최적화합니다.
  • 시스템 설계 및 배치를 위한 모범 사례 개발을 지원하고 액체 냉각 시스템 구성 요소의 상호 운용성을 보장하기 위해 Green Grid 및 Open Compute 프로젝트에 적극적으로 참여하고 있습니다.
  • Green Revolution Cooling과 협력하여 새로운 침지 냉각 탱크 제품군을 출시했습니다.

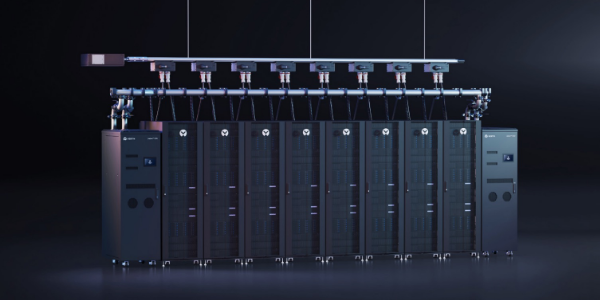

Vertiv는 액체 냉각 R&D 프로그램을 통해 변화하는 고객 요구 사항에 발맞춰 하이브리드 공랭 및 액체 냉각은 물론 완전 액체 냉각 데이터센터를 지원하는 포트폴리오를 제공하고 있습니다.

  • ∙액티브 및 패시브 리어 도어 열교환기
  • ∙혁신적이고 효율적인 침지 냉각 시스템
  • ∙액체 냉각 CDU 및 칠러와 함께 작동하도록 설계된 열 제거 시스템
  • ∙액체 냉각을 지원하도록 공랭 장비를 수정할 수 있는 개량 솔루션
  • ∙액체 냉각 인프라의 시운전, 시동 및 운영을 위한 확립된 관행 및 서비스
이미지

30kW 이상의 초고밀도 랙을 구축하려는 시설은 수냉식 사용 여부에 대한 선택권이 거의 없습니다. 시스템 구성이나 최적화 방식에 관계없이 공냉식은 IT 시스템의 안정성을 유지하는 데 필요한 열 제거 용량을 제공할 수 없습니다. 이는 엣지 데이터 센터뿐만 아니라 코어 데이터 센터에도 마찬가지입니다. 랙 밀도가 점차 수냉식의 필요성을 의미하는 임계치까지 높아지는 경우, 시설 운영자는 수냉식으로 전환하여 얻을 수 있는 이점과 공냉식 시스템이 열을 효과적으로 관리할 수 있는 수준을 넘어서는 데 따른 비용 및 위험을 비교 검토해야 합니다. 일부 운영자는 IT 랙에 수냉식을 도입하는 것에 대해 우려할 수도 있습니다. 오늘날의 수냉식 인프라는 데이터 센터 운영에서 수냉 누출 가능성과 그 영향을 최소화하도록 설계되었습니다. 특정 시스템에서 사용하는 누출 완화 기능에 대해 더 잘 이해하려면 인프라 제공업체와 논의하십시오. 액체 냉각 방식이 모든 시설에 적합한 것은 아니지만, 적절한 경우 다음과 같은 이점을 제공할 수 있습니다.

  • 향상된 IT 안정성 및 성능

    액체 냉각 시스템은 원하는 안정성을 확보할 뿐만 아니라 IT 성능 향상에도 도움이 됩니다. CPU 케이스 온도가 공랭식과 마찬가지로 최대 안전 작동 온도에 근접하면 CPU 성능이 조절되어 열 폭주를 방지합니다. 액체 냉각은 고밀도 시스템이 과열을 방지하면서 최대 전압 및 클럭 주파수에서 지속적으로 작동할 수 있도록 합니다.

  • 향상된 에너지 효율성

    액체는 공기보다 열 전달 특성이 뛰어나고, 데이터 센터와 서버를 통과하는 공기 이동에 필요한 팬이 필요 없어 수냉식 데이터 센터에서 상당한 에너지 절감 효과를 얻을 수 있습니다. 액냉식에 필요한 펌프는 동일한 냉각 성능을 달성하는 데 필요한 팬보다 전력 소모량이 적습니다.

  • 공간 활용 극대화

    액체 냉각으로 가능해진 밀도 덕분에 시설은 기존 데이터 센터 공간을 더 효율적으로 활용할 수 있으므로 확장이나 신규 건설이 필요 없으며, 설치 공간도 더 작습니다. 또한 물리적 공간이 제한된 곳에서도 처리 집약적인 엣지 애플리케이션을 지원할 수 있습니다.

  • 지속 가능성

    액체 냉각은 데이터 센터 에너지 소비를 줄이고 전력 사용 효율(PUE)을 거의 1.0으로 낮출 수 있는 기회를 제공할 뿐만 아니라, 포집된 열을 재활용하여 건물 난방 시스템에 대한 수요를 줄이는 더욱 효과적인 방법을 제공합니다. 시스템에서 배출되는 물의 온도는 화씨 140도(섭씨 60도) 이상일 수 있으며, 액체-액체 열 전달은 공기 기반 시스템보다 효율적입니다.

이미지

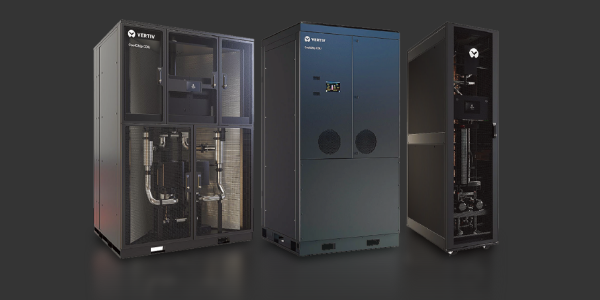

  • ∙더 높은 효율성 및 안정성: 중복성 옵션을 통해 효율성을 극대화하고 시스템 안정성을 보장합니다.
  • ∙2차 액체 네트워크 보호: 습윤 재료 호환성 표준을 엄격히 준수합니다.
  • ∙쉬운 배포: 직관적인 설계로 빠르고 간단하게 시스템을 구축할 수 있습니다.
  • ∙유연한 설계: 다양한 냉각 구성 옵션을 제공하여 어떤 시설 레이아웃에도 유연하게 적용됩니다.
  • ∙다양한 기능: 통합 컨트롤러와 누출 감지 기능을 통해 처음부터 손쉽게 배포 및 운영이 가능합니다.
  • ∙즉시 지원: 현지 설치 및 당일 유지보수 지원을 제공하는 업계 최고의 서비스를 지원합니다.
이미지

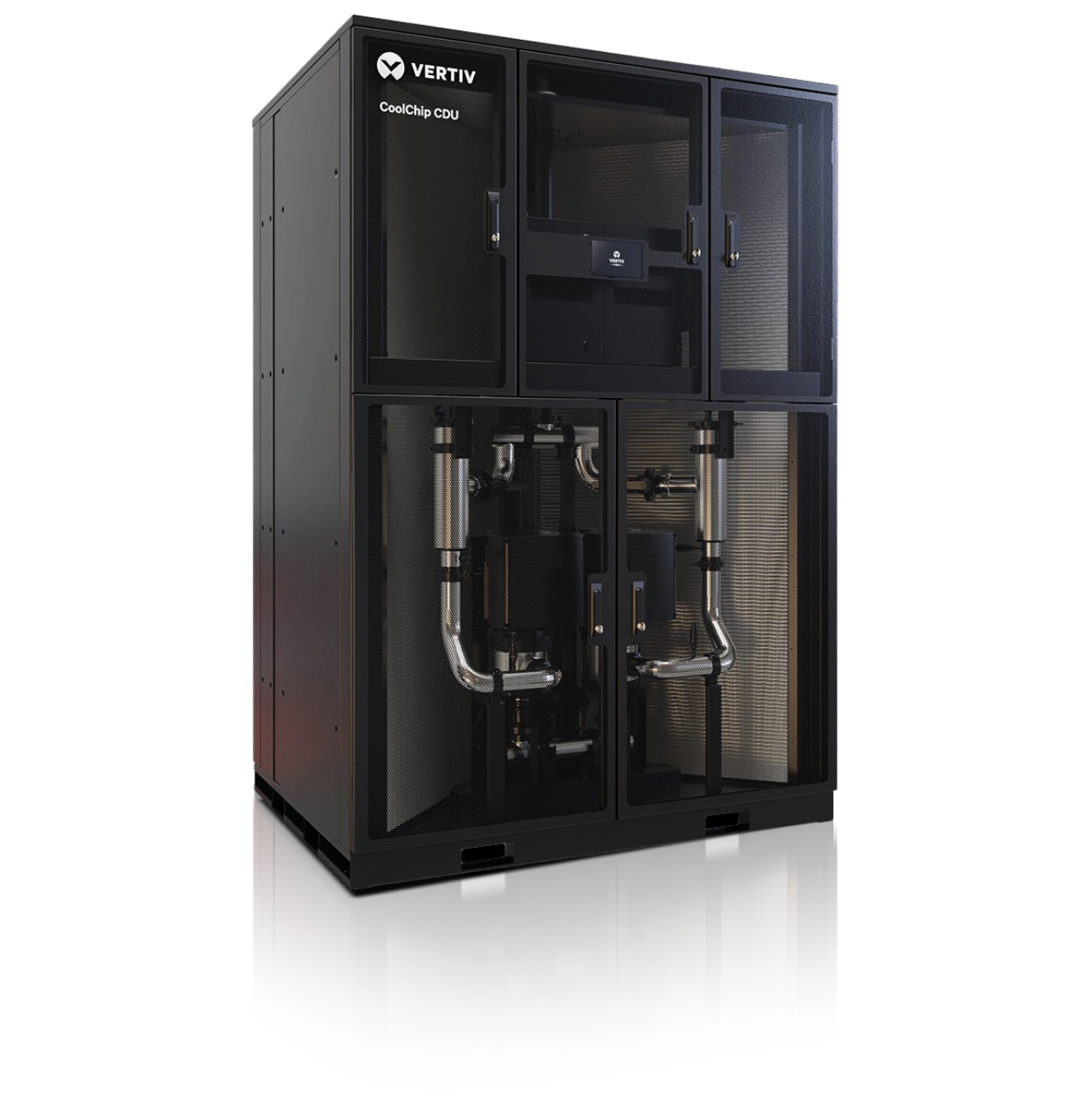

  • ∙작은 설치 공간: 행 내부 배치가 가능합니다.
  • ∙통합 50 마이크론 필터: 공급수를 오염 물질로부터 보호하여 서버의 무결성과 성능을 보호합니다.
  • ∙정밀한 온도 제어: 서버 CPU 및 GPU의 열 충격을 제거합니다.
  • ∙알람 기능을 갖춘 지능형 흐름 모니터링: 시스템 성능과 효율성을 유지하는 데 도움이 됩니다.
  • ∙쉽게 접근 가능한 충전구 및 배수구 위치: 유지관리를 간소화하고 단순화합니다.
  • ∙2차 유체 네트워크의 무결성을 보장하는 스테인리스 스틸 디자인을 갖추고 있습니다.
  • 이미지 Financial Data Hub
  • 이미지 Internet Data Center
  • 이미지 Edge Computing
  • 이미지 Healthcare
  • 이미지 Education
  • 이미지 Transportation
  • 이미지 Scientific Research Center
  • 이미지 Government and Defense

Model Specifications

Model Specifications
Models Net Sensible Nominal Capacity
kBtuh[kW]*
Nominal Airflow Data Center Air (CFM, m³/h) Height Width Depth Weight
Liebert® XDU1350 Coolant Distribution Unit 1368 kW at 72.2°F (4°C) N/A 2070 mm 900 mm 1242 mm 1509 kgs
Liebert® XDU450 Coolant Distribution Unit 453 kW at 72.2°F (4.0°C) N/A 1900 mm 600 mm 1043 mm 385 kgs
Vertiv™ CoolChip CDU 70 70.0 kW at 11°C approach temperature difference 10,100 m³/h (5,945 CFM) 2300 mm 600 mm 1200 mm 408 kg
Vertiv™ CoolChip CDU, 100 101 kW at 72°F (4°C) approach temperature difference N/A 174 mm 445 mm 868 mm 59 kgs
Vertiv™ CoolChip CDU 600 600 kW at 72.2°F (4.0°C) approach temperature difference N/A 2000 mm 600 mm 1200 mm 480 kg
