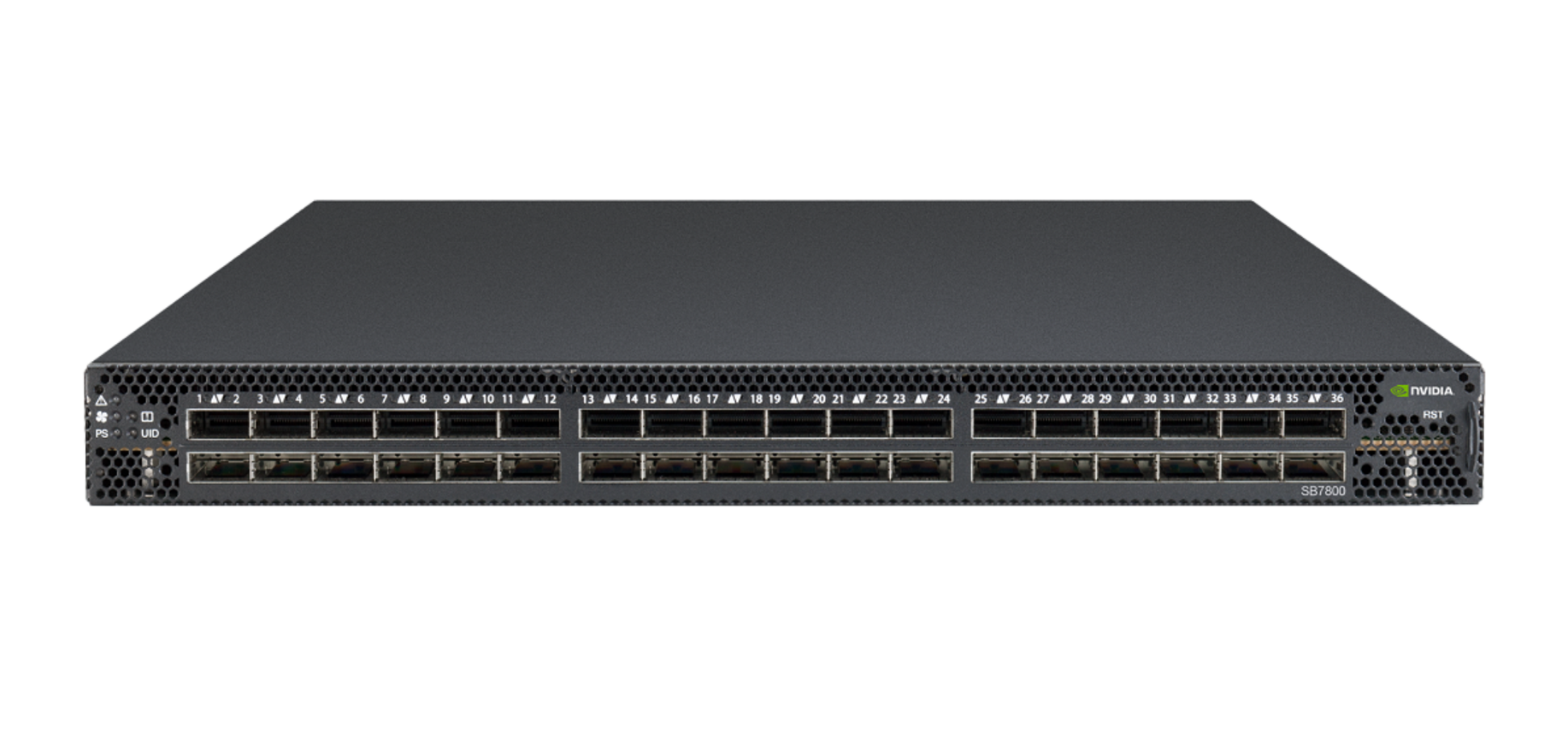

NVIDIA SB7800 EDR 100Gb/s
InfiniBand Switch (Managed)
데이터시트 다운
최신 워크로드를 위한 가속화 네트워크
매년 출하되는 3,000만 개의 데이터센터 서버 중 3분의 1이 소프트웨어 정의 데이터센터 스택을 실행하는 데 소비됩니다. 최신 데이터센터 워크로드로 인해 데이터 처리량은 기하급수적으로 증가하고 있으며, 이를 지원하기 위해서는 기업의 네트워크 인프라를 발전시켜야 합니다. InfiniBand 또는 이더넷 중 선택지를 제공하는 NVIDIA의 가속화 네트워킹 솔루션을 이용하면 기업은 모든 최신 워크로드에 걸쳐 배포 준비 개발을 구현할 수 있으며, AI 투자 수익을 극대화하는 가속 컴퓨팅의 새로운 시대에 발맞추는 스토리지 요건을 충족하는 인프라를 구축할 수 있습니다.
-
전체 네트워크 보안 및 가시성데이터에 대한 필요성이 증대함에 따라, 모든 데이터센터에 데이터 시각화와 격리 필수 보안 기능을 구현하는 복잡한 광역 네트워크 환경은 발전하고 있습니다. NVIDIA의 네트워킹 솔루션은 보안을 강화하며, 데이터센터 자동화 과정을 간소화하고, 네트워크에 완전한 가시성을 구현하는 것을 지원합니다.
-
네트워킹에 필요한 전체 솔루션 스택 공급하드웨어(스위치, NIC, 인터커넥트)에서 소프트웨어(OS, 관리, 펌웨어) 및 지원에 이르기까지, 당사의 광범위한 포트폴리오는 모든 네트워킹 요구 사항을 충족합니다. 네트워크 외에도 당사의 에코시스템은 다른 NVIDIA 제품뿐만 아니라 주요 파트너 및 OEM 제품과의 호환성을 보장합니다.
-
오프로드와 서버 및 스토리지를 위한 성능NVIDIA의 소프트웨어 정의 하드웨어 가속 제품은 InfiniBand 또는 RoCE로 응용 프로그램을 가속화하거나 DPU를 통해 주요 워크로드를 격리하는 등의 모든 작업 진행 시, 네트워크 관리가 아닌 애플리케이션에 컴퓨팅 및 스토리지 리소스를 온전히 집중할 수 있도록 합니다.
클라우드 기반 슈퍼컴퓨팅을 위한
InfiniBand 네트워킹 솔루션
-
인-네트워크 컴퓨팅
NVIDIA SHARP™(Scalable Hierarchical Aggregation and Reduction Protocol)는 컴퓨팅에서 스위치 네트워크로 집합 통신 연산을 오프로드합니다. 이 혁신적인 접근 방식은 네트워크를 이동하는 데이터양을 줄여 MPI(Message Passing Interface) 작업 시간을 대폭 줄이고 데이터센터 효율성을 높여줍니다.
-
자체 회복 네트워크
HPC와 AI에서 클러스터는 안정적인 고속 인터커넥트에 의존합니다. 셀프 힐링 네트워크 기능을 갖춘 NVIDIA InfiniBand는 연결 오류를 극복하여 다른 어떤 소프트웨어 기반 솔루션 보다도 1,000배 더 빠른 네트워크 복구를 가능하게 합니다. 셀프 힐링 네트워킹 기능은 최신 세대의 InfiniBand 스위치에 내장된 인텔리전스를 활용합니다.
-
서비스 품질
복잡한 워크로드에는 고해상도 시뮬레이션, 초대규모 데이터세트, 고도로 병렬화된 알고리즘의 초고속 처리가 필요합니다. NVIDIA Quantum InfiniBand는 고급 정체 제어 및 적응형 라우팅을 포함한 검증된 서비스 품질 기능을 갖춘 유일한 고성능 인터커넥트 솔루션으로, 최고의 네트워크 효율성을 제공합니다.
-
네트워크 토폴로지
InfiniBand는 완전한 중앙 집중식 관리를 통해 어떤 토폴로지도 지원할 수 있습니다. 가장 인기 있는 토폴로지로는 Fat Tree, Hypercubes, 다차원 Torus 및 Dragonfly+ 등이 있습니다. 최적화된 라우팅 알고리즘은 특정 애플리케이션 통신 패턴에 맞는 토폴로지 설계 시 최적화된 성능을 제공합니다.
-
에지 스위치
NVIDIA의 에지 스위치 시스템 제품군은 매우 낮은 포트 간 지연 시간으로 최대 51.2 Tb/s의 비 차단 대역폭을 제공하여 1U 폼 팩터에서 최고 성능의 패브릭 솔루션을 제공합니다. 포트 당 최대 400 Gb/s를 지원하는 이 에지 스위치는 랙 상단 형 리프 연결 또는 중소 규모 클러스터 구축에 이상적인 선택입니다. NVIDIA의 에지 스위치는 다양한 배포 시나리오를 충족하기 위해 관리형 또는 외부 관리형 모델로 제공됩니다.
-
디렉터 스위치
InfiniBand 디렉터 스위치 제품군은 단일 인클로저에서 43 Tb/s에서 최대 320 Tb/s의 대역폭으로 확장되는 최고 밀도의 스위칭 솔루션을 제공하며, 짧은 대기 시간과 최대 200 Gb/s의 포트 당 최고 속도를 제공합니다. 전례없는 수준의 성능을 제공하고 노드를 수천 개로 확장할 수 있도록 클러스터 구축을 단순화합니다. 또한 리프, 스파인 블레이드, 관리 모듈, 전원 공급 장치 및 팬 장치는 모두 핫스왑이 가능하므로 다운 타임이 없습니다.
-
InfiniBand 스위치 소프트웨어
NVIDIA MLNX-OS는 스토리지, 엔터프라이즈, 고성능, 머신 러닝 컴퓨팅 및 클라우드 패브릭이 있는 데이터 센터를 위한 NVIDIA InfiniBand 스위치 운영 체제입니다. MLNX-OS로 네트워크를 구축하면 InfiniBand를 실행하는 모니터링 및 프로비저닝 기능을 통해 수천 개의 컴퓨팅 및 스토리지 노드로 확장할 수 있습니다. 데이터 센터에 맞게 조정 된 MLNX-OS는 강력한 브리징 패키지와 손실 및 무손실 네트워크를 위한 완벽한 솔루션을 제공합니다.
최적의 성능을 위한 소프트웨어
InfiniBand 네트워킹 솔루션
네트워킹 기술에 관심이 있다면 개발자 커뮤니티에 가입해 보세요. 무료 SDK, 기술 문서,
동료 개발자와 도메인 전문가의 지원, 데이터센터 네트워킹 난제를 해결하는 데
적합한 하드웨어 정보를 얻을 수 있습니다. 경력이 풍부한 연구원, 신입 개발자,
독립 소프트웨어 공급업체(ISV), 클라우드 서비스 공급업체 모두에게 열려 있는 공간입니다.
-
NVIDIA DOCA
NVIDIA® DOCA™는 NVIDIA BlueField® 데이터 처리 장치가 데이터 센터 워크로드를 오프로드, 가속화 및 격리할 수 있는 가능성을 여는 열쇠입니다. DOCA를 통해 개발자는 제로 트러스트 보호 기능이 있는 소프트웨어 정의 클라우드 네이티브 DPU 가속 서비스를 만들어 현대 데이터 센터의 증가하는 성능 및 보안 요구 사항을 해결함으로써 미래의 데이터 센터 인프라를 프로그래밍 할 수 있습니다.
-
NVIDIA Magnum IO™
NVIDIA MAGNUM IO™ 소프트웨어 개발 키트(SDK)를 통해 개발자는 AI, HPC(고성능 컴퓨팅), 데이터 과학 및 시각화 애플리케이션에서 입출력(IO) 병목 현상을 제거하여 워크플로의 종단 간 시간을 단축할 수 있습니다. Magnum IO는 가상화, 컨테이너화 및 베어메탈 환경에서 CPU, GPUsns, DPU 및 스토리지 하위 시스템 간의 데이터 이동의 모든 측면을 다룹니다.
-
NVIDIA Morpheus
NVIDIA Morpheus는 사이버 보안 개발자가 대량의 실시간 데이터를 필터링, 처리 및 분류하기 위해 최적화된 AI 파이프라인을 생성할 수 있도록 하는 개방형 애플리케이션 프레임워크입니다. AWS의 개발자 키트, Red Hat 또는 NVIDIA 인증 서버에서 실행되는 개발자 키트는 사전 훈련된 AI 모델을 지원하므로 고객이 대규모로 네트워크 및 서버 원격 측정을 지속적으로 검사할 수 있습니다.
-
UFM (Unified Fabric Manager)
NVIDIA UFM® 플랫폼은 연구 및 산업 데이터 센터 운영자가 최신 데이터 센터 패브릭을 효율적으로 프로비저닝, 모니터링, 관리 및 사전 예방 적으로 문제를 해결할 수 있도록 지원합니다.
-
MLNX_OFED
OpenFabrics Alliance (www.openfabrics.org)의 OFED는 주요 고성능 I/O 공급업체들의 공동 개발 및 테스트를 통해 제작했습니다. MLNX_OFED는 NVIDIA가 테스트하고 패키지화한 OFED 버전입니다.
-
HPC-X
NVIDIA HPC-X®는 포괄적인 MPI 및 SHMEM/PGAS 소프트웨어 제품군입니다. HPC-X는 InfiniBand 인-네트워크 컴퓨팅과 가속 엔진을 활용하여 연구 및 산업 애플리케이션을 최적화합니다.
가장 뛰어난 데이터 처리량 및 밀도
NVIDIA InfiniBand 스위치
복잡한 워크로드에는 고해상도 시뮬레이션, 매우 큰 크기의 데이터세트 및 고도로 병렬화된 알고리즘의 초고속 처리가 필요합니다.
이러한 컴퓨팅 요구 사항이 계속 늘어나는 추세에서,
세계 유일의 완전 오프로드 가능한
인-네트워크 컴퓨팅 플랫폼인 NVIDIA Quantum InfiniBand는 성능을 극적으로 향상하여 비용과 복잡성이 적으면서도 가장 뛰어난 데이터센터 성능을 달성합니다.
-
더 큰 데이터 용량과 인-네트워크 컴퓨팅NVIDIA Quantum InfiniBand 스위치는 원하는 규모의 클라우드 네이티브 슈퍼 컴퓨팅을 연결할 수 있는 완전한 스위치 시스템 및 패브릭 관리 포트폴리오를 제공합니다. 또한 NVIDIA Quantum InfiniBand는 셀프 힐링 네트워크 기능, 향상된 서비스 품질(QoS), 혼잡 제어, 적응형 라우팅을 제공하므로 전체적인 애플리케이션 처리량이 가장 많습니다.
-
고정 구성 스위치NVIDIA Quantum InfiniBand의 고정 구성 스위치 시스템 제품군은 비차단 대역폭이 400Gb/s인 최대 64개의 포트를 사용하며 포트 투 포트 지연 시간이 매우 짧은 최고 성능의 패브릭 솔루션을 1U 폼 팩터로 제공합니다. 이러한 스위치는 TOR(Top-of-Rack) 리프 연결 또는 원하는 규모의 데이터센터 스위치 네트워크를 구축하는 데 이상적입니다.
-
모듈형 스위치NVIDIA Quantum InfiniBand 모듈형 스위치 제품군은 짧은 지연 시간과 최고 밀도를 제공하며 비차단 대역폭이 400Gb/s인 최대 2,048개의 포트로 확장 가능합니다. 핫 스왑이 가능한 구성 요소를 갖춘 스마트한 디자인으로 전례 없는 수준의 성능을 제공하고 백만 개 이상의 노드로 확장할 수 있는 데이터센터를 간단히 구축합니다.
36 포트 비차단 관리형 EDR 100 Gb/s InfiniBand 스마트 스위치 SB7800 시리즈
- PORT SPEEDS 100Gb/s
- NUMBER OF PORTS 36 EDR
- MAX. THROUGHPUT 7.2 Tb/s
- Switch size 1U
Mellanox의 최신 Switch-IB® 2 InfiniBand 스위치 장치로 구축된 EDR은 효율적인 64/66 인코딩 사용 동시에 차선 별 신호 전송 속도를 25 Gb/s로 높입니다. 포트당 최대 36개의 100 Gb/s 전체 양방향 대역폭을 제공해 독립 실행형 스위치는 최상위 랙 리프 연결 또는 소규모에서 매우 큰 크기의 클러스터를 구축하기 위한 이상적인 선택입니다. SB7800은 세계 최초의 스마트 네트워크 스위치로, 공동 설계 확장 계층 통합 및 감소 프로토콜(SHARP) 기술을 통해 네트워크 내 컴퓨팅을 지원하도록 설계되었습니다. 공동 설계 아키텍처를 통해 모든 활성 데이터 센터 장치를 사용하여 통신 프레임워크를 가속화할 수 있으므로 애플리케이션 성능이 크게 향상됩니다.
SB7800 스위치는 동급 최고로 낮은 전력 소비를 지원하도록 설계했으며 ATIS 가중 전력 소비량은 완전 입력 스위치의 경우 136 W입니다. 일부 포트를 사용하지 않거나 부분적으로만 사용할 경우 전력이 추가로 감소합니다. NVIDIA Mellanox의 Switch-IB ® 2 InfiniBand 스위치 애플리케이션 별 집적 회로 (ASIC)로 구축된 SB7800 시리즈는 최대 36 개의 100 Gb/s 전체 양방향 대역폭 포트를 제공합니다. 또한 NVIDIA ® Mellanox ® SHARP™ 기술을 통해 NVIDIA In-Network 컴퓨팅 지원을 통해 최신 토폴로지(SlimFly, Dragon+, Torus)가 가능합니다. 이는 정체 핫스팟을 제거하여 최대의 효과적인 패브릭 대역폭을 보장합니다.
NVIDIA MSB7800-ES2F Switch-IB 2 Based EDR InfiniBand 1U Switch
36 QSFP28 Ports 2 Power Supplies AC x86 Dual Core StandardDepth P2C Airflow Rail Kit RoHS6
포트 당 최대 36 개의 100 Gb/s 전체 양방향 대역폭 포트를 제공하며 NVIDIA SHARP ™ 기술을 통해 네트워크 내 컴퓨팅을 가능하게 합니다. 최대 7.2 Tb/s의 비차단 대역폭과 90 ns의 포트 대 포트 지연 시간으로 시장에서 가장 높은 패브릭 성능을 제공하고 듀얼 코어 x86 CPU와 온보드 서브넷 매니저가 제공되므로 최대 2k 노드로 빠르게 패브릭을 불러올 수 있습니다. 또한 SB7800 스위치는 Mellanox FDR 제품과 동일한 MLNX-OS® 소프트웨어 패키지를 실행하여 펌웨어, 전원 공급 장치, 팬 및 포트를 완벽하게 섀시 관리 기능을 제공합니다.
-
Benefits
- 성능, 전력 및 밀도면에서 업계 최고의 스위치 플랫폼
- 에너지 및 비용 절감을 위한 설계
- 집단 커뮤니케이션 가속화
- 빠르고 쉬운 설정 및 관리
- 패브릭 혼잡을 제거하여 성능 극대화
- FDR 기술과 역 호환
-
Features
- 1 + 1 이중화 및 핫스왑 가능 전원
- N + 1 중복 및 핫스왑 가능 팬
- 80 gold + 및 Energy Star 인증 전원 공급 장치
- Adaptive routing
- 혼잡 제어
- 집단적 오프로드 (SHARP 기술)
- VL mapping (VL2VL)
-
Performance
- 1U 스위치에 36 x EDR 100 Gb/s 포트
- 7.2 Tb/s 총 스위치 처리량
- 90 ns 스위치 지연
- 122W 일반 전력 소비
Features
-
NVIDIA SB7800
-
–
40 QSFP56 non-blocking ports with aggregate data throughput up to 16Tb/s (HDR)
- – 19’’ rack mountable 1U chassis
-
–
-
Switch Specifications
- – Compliant with IBTA 1.21 and 1.3
- – 9 virtual lanes : 8 data + 1 management
- – 256 to 4Kbyte MTU
- – Management over IPv6
- – Management IP
- – SNMP v1,v2,v3
- – Web UI
-
Management Ports
- – 10/100/1000Mb/s Ethernet ports
- – RS232 port over DB9
- – USB port
- – DHCP
- – Familiar Industry Standard CLI
- – Management over IPv6
- – Management IP
- – SNMP v1,v2,v3
- – Web UI
-
Fabric Management
-
–
On-board Subnet Manager supporting fabrics of up to 2k nodes
- – Unified Fabric Manager (UFM®) Agent
-
–
-
Connectors and Cabling
- – QSFP28 connectors
- – Passive copper or active fiber cables
- – Optical modules
-
Indicators
- – Per port status LED Link, Activity
- – System status LEDs: System, fans, power supplies
- – Port Error LED
- – Unit ID LED
-
Physical Characteristics– Dimensions (HxWxD) : 43.6 x 428 x 685.8 mm– Weight : 11kg
-
Power Supply
- – Dual redundant slots
- – Hot plug operation
- – Input range : 100-127 VAC, 200-240VAC
- – Frequency : 50-60Hz, single phase AC, 4.5A, 2.9A
-
Cooling– Front-to-rear or rear-to-front cooling option– Hot-swappable fan unit
Compliance
-
Safety
- – CB
- – cTUVus
- – CE
- – CU
-
EMC (Emissions)
- – CE
- – FCC
- – VCCI
- – ICES
- – RCM
-
Operating Conditions
-
– Temperature:
-
•
– Operating 0ºC to 45ºC
-
•
Non-operating -40ºC to 70ºC
-
•
- – Altitude: Up to 3200m
-
– Humidity:
-
•
Operating 10% to 85% non-condensing
-
•
Non-operating 10% to 90% non-condensing
-
•
-
– Temperature:
-
Acoustic– ISO 7779– ETS 300 753
-
Others
- – RoHS compliant
- – Rack-mountable, 1U
- – 1-year warranty
Ordering Information
| Part Numbers and Descriptions | |
|---|---|
| MSB7800-ES2F | Switch-IB 2 based 36-port QSFP28 EDR 1U Managed InfiniBand switch system with a non-blocking switching capacity of 7.2Tb/s. 2PS, Standard depth, P2C airflow |
| MTEF-PSF-AC-A | 460W AC Power Supply w/ P2C air flow |
| MTEF-PSR-AC-A | 460W AC Power Supply w/ C2P air flow |
| MTEF-FANF-A | Fan module w/ P2C air flow |
| MTEF-FANR-A | Fan module w/ C2P air flow |
| LIC-Fabric-Inspector E | Enhanced InfiniBand Diagnostics license |
*P2C : connector side outlet / C2P : connector side inlet.
