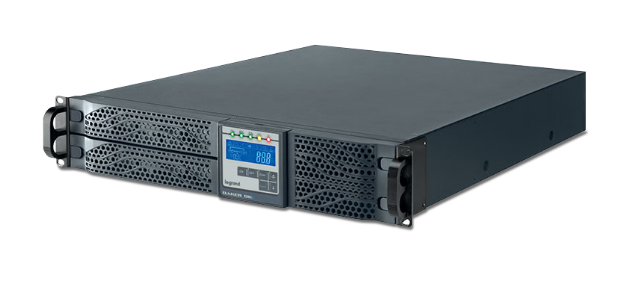

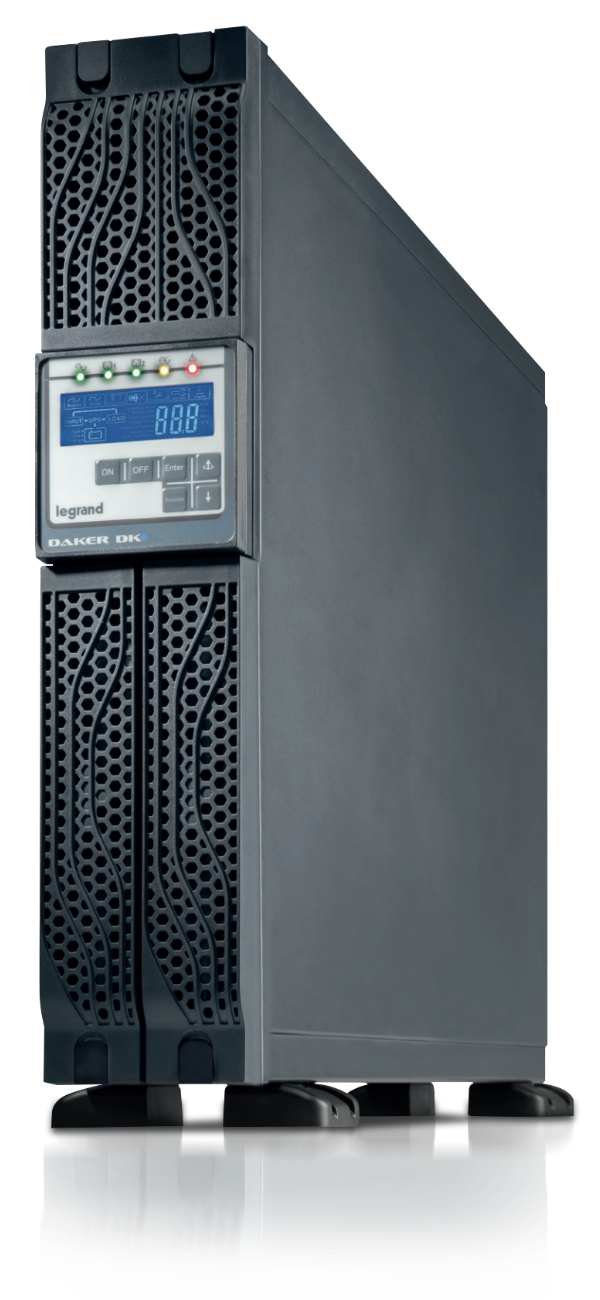

Daker DK Plus 1kVA
Single-phase conventional UPS systems
Daker DK UPS Plus는 고주파 PWM 기술과 Double Conversion OnLine을 갖춘 단상 무정전 전원 공급 장치입니다. 이 제품은 UPS 내부의 특정 칸막이나 하나 이상의 외부 캐비닛에 담긴 밸브 조절식 밀폐형 축전지를 장착하여 정격 전력 1000-2000-3000-5000-6000-10000VA를 공급합니다.
가역 스크린을 갖춘 Daker DK Plus UPS는 타워와 19인치 랙 구성으로 모두 사용할 수 있습니다.
Legrand Group A global player
글로벌 지속가능 100대 기업(세계경제포럼)에 선정된 르그랑은 프랑스에 본사를 두고 세계 90개국 이상의 지사를 통해 180 여개국의 시장에 진출하여 주거용, 상업용, 산업용, 데이터센터 환경에 최적화된 솔루션을 제공하고 있는 글로벌 회사입니다. 르그랑은 빌딩 인프라 분야의 글로벌 전문 기업으로 전기, 디지털 인프라 및 커넥티드 솔루션을 통해 우리의 공간과 삶을 혁신적이고 지속 가능하게 개선하고자 합니다.
전 세계에 분포되어 있는 르그랑 그룹 지사는 그룹의 CSR 캠페인에 동참하여 지속 가능한 세상으로 나아가기 위해 노력합니다. 르그랑 솔루션은 주거 및 비주거용 건물뿐만 아니라 데이터 센터, 산업 공간 및 인프라에도 사용됩니다.
Legrand : Improving Lives
-
A Global Player
르그랑은 유럽에서 시작되었지만, 현재는 전 세계에서 활동하는 글로벌 기업으로 성장하였습니다. 르그랑 지사는 약 90개국에 설립되어 있으며, 약 180개국에 걸쳐 모든 대륙에 분포되어 있습니다.
-
Powered by Innovation
‘혁신’은 르그랑 그룹의 끊임없는 추진력의 원천입니다. 지속적인 M&A와 함께, 커넥티드 솔루션인 Eliot 프로그램, 사용자의 편의를 생각하며 정기적인 개발 및 신제품 출시를 통해 그룹의 성장을 주도합니다.
-
A comprehensive range of solutions for buildings
르그랑 그룹은 전 세계에 제품을 제공하고 있습니다. 사용이 간편하고, 혁신적이며, 지속 가능한 제품 및 솔루션 약 30만 가지 이상을 제공합니다. 주거 솔루션, 호텔 솔루션, 데이터 센터 솔루션, 사무실, 산업 현장 등 주거 환경 및 근무 환경에 영향을 미칠 뿐 아니라 상점, 병원, 학교, 대학 등에 이르기까지 우리 모두가 살아가는 모든 공간에 르그랑 그룹이 함께합니다.
Legrand에서 지원하는 데이터 센터를 위한 솔루션 지원
-
UPS(Uninterruptible Power Supply)르그랑은 모든 설비 분야에 적용 가능한 다양한 UPS 제품군을 보유하고 있습니다. 르그랑 UPS는 에너지 저감형 제품으로서 ECO 모드에서는 99%의 효율, 온라인 모드에서는 95%에 이르는 전반적인 설치 효율성을 갖추고 있습니다.
-
PDU (Power Distribution Units)대용량 데이터센터부터 소규모 Edge 데이터센터까지, 효율적인 파워 용량 관리와 데이터센터 가동 시간을 최대한 확보하기 위해 랙 파워를 원격으로 모니터링 및 제어 가능한 르그랑의 PDU(iPDU)를 만나보세요. 또한 전세계에서 가장 하이 퀄리티를 자랑하는 Raritan 제품 및 Server Technology 제품도 체험하실 수 있습니다.
-
Starline (Busbar)설치가 간편하여 보다 빠르게 확장하고 추가할 수 있으며 비용이 상대적으로 저렴합니다. 유연하고 확장 가능한 Busway 시스템 덕에 필요한 곳이라면 언제 어디서나 전력 차단 없이 전력을 재배치할 수 있습니다. 플러그인 장치에 사용되는 독특한 Turn-n-lock 방식의 연결은 Starline Track Busway가 자랑하는 안정성의 핵심이라 할 수 있습니다.
스마트한 고품질 전력 공급을 위한 온라인 UPS
온라인 이중변환 시스템의 UPS로 인버터를 통한 고품질의 전기를 장비에 공급할 수 있습니다. 또한 입력전원에 문제가 있을 시 절체 시간 없이 지속적으로 부하에 전원을 공급할 수 있습니다.
데이터와 장비를 보호할 수 있는 솔루션
UPS (Uninterruptible Power Supply system)
무정전원장치은 전원 문제 시에 PC나 네트워크 장비에 안정적인 전력을 공급하고, 정전시에도 일정시간 전력을 공급할 수 있는 UPS의 사용은 선택이 아닌 필수입니다.
UPS를 통하지 않은 전기
- - 일정하지 않은 전력에 의존 : 데이터 손실 및 시스템 손상 위험
- - 갑작스러운 정전 시 無대책 : 수명 단축 및 수리 비용 증가
UPS를 통한 전기
- - 데이터 및 장비 보호 : 고르고 균형잡힌 전력 공급
- - 비상 대책 역할 : 정전 시 일정 시간 전력 공급
THE WORLD BEST Single Phase UPS line up
전기 장비 제조 분야의 세계적인 선두 업체인 르그랑 그룹은 데이터 네트워크를 위한 구조화된 케이블 연결 시스템부터, 트렁킹 및 분배 시스템을 포함한 설치 제어 및 관리에 이르기까지 서비스 부문 설치의 모든 요구사항을 충족하는 광범위한 솔루션을 제공합니다. 르그랑 그룹은 기술 개발에 대한 환경 친화적인 접근 방식을 통합하고, 끊임없이 변화하는 시장에 대응하기 위해 이제 새로운 범위의 UPS와 모든 설비에 대한 서비스 연속성을 극대화할 수 있는 추가 기능을 제공하고 있습니다.
Off Line
-
Keor PDU 800 VA
Line Interactive
-
Keor Multiplug 600~800VA
-
Keor SP 600~2000VA
-
Keor SPE 1~3kVA
Online Double Conversion
-
Keor LP 1~3kVA
-
Daker DK Plus 1~10kVA
-
Megaline 1.25~10kVA
Advantages of Daker DK Plus
각종 사무공간에 적합한 다재다능 UPS, 컴팩트한 사이즈와 강력한 성능으로 사무공간을 안전하게 보호할 수 있습니다. 소형 전산실, 네트워크 설비, 브랜치 오피스에서 주로 사용됩니다.
-
소형 전산실
-
네트워크 설비
-
브랜치 오피스
자동 전압 조정 장치(AVR)가 내장되어 있어 민감한 전자제품에 안정적인 전원 공급 가능
서지 보호 장치가 내장되어
민감한 고가의 전자 기기를 안전하게 보호
온라인 더블 컨버젼 UPS로 Tower 및 Rack Type으로 사용 가능한 Convertible Single Phase UPS

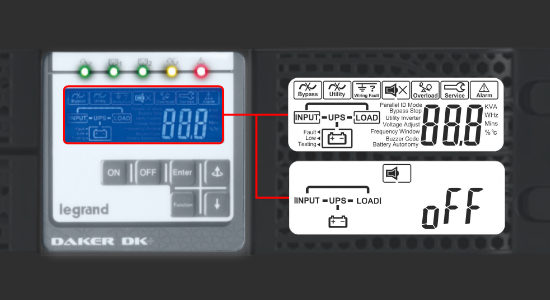

LCD 스크린을 통하여 UPS의 파라메타와 배터리 충전 레벨, 에러 등 UPS의 상태를 확인할 수 있습니다. 5-10kVA 모델의 출력 역율은 “1”, 효율은 최대 94%로 배터리 캐비닛 추가를 통하여 UPS의 백업 시간을 확장하고 빠르고 안전한 충전을 위하여 모든 배터리 캐비닛 내부에 충전기 추가가 가능합니다.
-

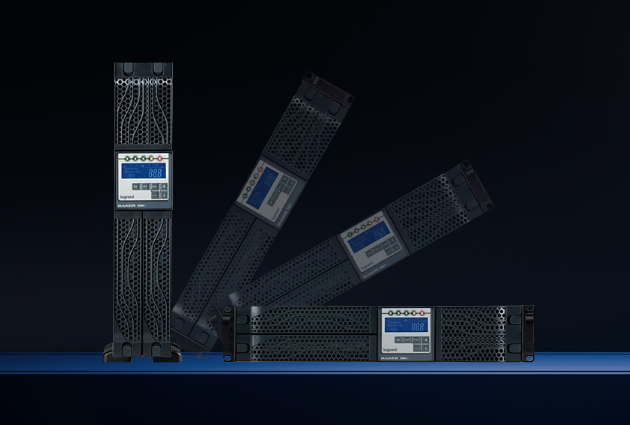

Reversible Screen
가역 스크린을 갖춘 Darker DK Plus UPS는 Tower 및 Rack Type에 적합하도록 LCD 스크린의 방향 전환이 가능하여 19인치의 렉 구성으로도 사용 가능합니다.
-

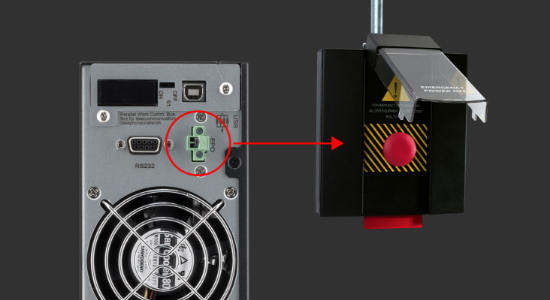

Remote on off 가능
원거리에 설치된 물리적 스위치와 UPS를 연결하여 긴급 전원 셧다운을 스위치 조작으로 가능합니다.
-
Smart Battery Management
UPS 내부에 빌트인 된 스마트 배터리 매니지먼트 시스템을 통해 효율적으로 배터리 전력 사용이 가능합니다.
-
서버 자동 Shut-Down 기능
입력 전원 Fail시 Window, Linux, Vmaware 기반 서버 자동 Shut-Down 기능 제공
-
UPS Status 확인 가능
UPS Management 프로그램을 통해 각종 Parameter 확인이 가능합니다.
-

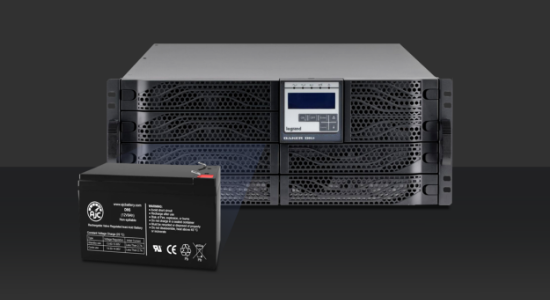

Hot Swappable 배터리 교체
UPS 운영 중 전원 Shut-Down 없이 배터리 교체 가능
-
Hot Swappable 배터리 탑재UPS 사용 중 전원 Shut down 없이 배터리 교체 가능
(1000, 2000, 3000 모델만 해당) -
Remote ON/OFF 가능IPO 케이블을 외부의 스위치와 연결하여 UPS의 긴급 전원 Shut down 가능
-
Smart Battery ManagementUPS 내부에 빌트인 되어 있는 스마트 배터리 매니지먼트 시스템을 통해 효율적으로 배터리 전력 사용이 가능합니다.
소프트웨어를 통한 제어
내장 된 USB포트 연결을 통한 전용프로그램 사용으로 간편하게 UPS의 상태를 모니터링 할 수 있습니다.
-
특징
- - 2개 모델 통합하여 공간, 비용 측면에서 효율적
- - 저전력 소모, 저소음 작동
- - 플러그 & 플레이
- - 적은 케이블 & 적은 공간
- - USB 케이블을 통해 UPS 상태 모니터링 가능
-
소프트웨어 지원영역
- UPS Management Software
전용 소프트웨어 무상제공 - - WINDOWS
- - LINUX
- UPS Management Software

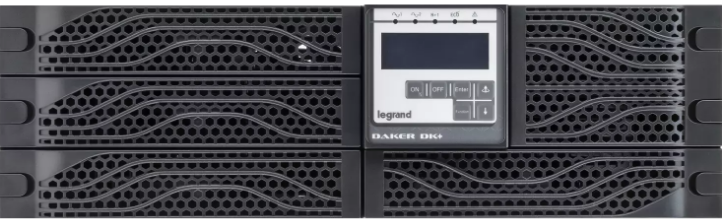

Daker DK Plus
Single-phase conventional UPS systems
Legrand UPS 모델인 Daker DK Plus는 고주파 PWM 기술, 이중 변환 온라인, 고체 중립, 정격 전력 1,000 VA ~ 900W를 갖춘 무정전 전원으로, UPS 내부의 특정 구획이나 하나 이상의 외부 캐비닛에 내장되어 있어 부하의 80%에서 최소 10분의 가동 시간을 보장합니다. 전자 제품과 배터리는 단 두 개의 랙 유닛에 포함되어 있습니다. 이 UPS의 아키텍처는 타워 구성이나 랙 캐비닛 내부에 설치할 수 있음을 의미합니다.
-
주요 특징
- - 단상 기존 UPS 시스템
- - 1000~10000 VA의 전력
- - VFI-111 온라인 더블 컨버전
- - 사용자 친화적인 디스플레이
- - 1000-3000의 경우 역률 0.9, 5000-10000의 경우 역률 1
- - 백업 시간을 늘리기 위한 외부 매칭 배터리 캐비닛
- - 스마트 배터리 관리
- - 자동(표준) 및 수동(선택 사항) 바이패스
- - 배터리는 사용자가 쉽게 교체할 수 있습니다.
-
주요 기능
- - 배터리의 상태, 시스템 매개변수, 충전 상태 및 오류를 확인합니다.
-
-
UPS를 제어하고 오류 발생 시 중단하며 주요 기능에 대한 원격 진단을 수행하는 내장형 통신 소프트웨어
- - SNMP/인터넷/네트워크 어댑터를 통한 통신
- - 네트워크 구성을 위한 옵션 슬롯
-
-
산업용 제어 패널이나 원격 알람 패널의 애플리케이션에 격리된 접점을 제공할 수 있는 WEB/SNMP 보드 및 릴레이 인터페이스
-
-
전자적 오류, 과부하, 과열 또는 예정된 유지 보수가 발생하는 경우 중요 부하에 대한 지속적인 전원 공급을 보장하기 위한 자동 및 수동 바이패스(선택 사항)
- - 유지 보수 바이패스 스위치(MTBS)
-
1. UPS의 정류기는 일반 정류기 기능 외에도 제어 및 조절 회로(PFC)로 구성되어 있습니다.
- - 부하의 역률을 자동으로 보정하여 정격 부하의 20%에서 출력에 가해지는 부하로 0.99 이상의 값으로 복원합니다.
- - 배터리에서 에너지를 필요로 하지 않고 인버터에 전원을 공급합니다. 심지어 주전원에서 전압이 매우 낮은 경우에도 마찬가지입니다.
- - 필터나 보조 부품을 추가하지 않고도 입력 전류 THDI의 총 고조파 왜곡을 3% 미만으로 보장합니다.
-
2. 바이패스 회로는 다음 사항을 준수하도록 설계되고 제작되었습니다.
1. 전기 기계식 스위치
2. 마이크로프로세서로 관리되는 명령 및 제어 로직:
- - 과부하, 과열, 허용 오차를 벗어난 연속 전압 및 인버터 이상 현상이 발생하면 전원 공급을 중단하지 않고 자동으로 부하를 주 송전선에 직접 전달합니다.
- - 부하의 정상 상태가 회복되면 전원 공급을 중단하지 않고 자동으로 주 라인 부하를 인버터 라인에 다시 transfers합니다.
- - 기본 메인 라인과 인버터가 동기화되지 않으면 바이패스를 비활성화해야 합니다.
-
-
진단 및 종료 소프트웨어(UPS Communicator)를 UPS에 연결된 PC에 설치하면 DHEA의 모든 운영 데이터에 액세스하고 특수 기능을 조정 및 설정하며 Windows 및 Linux 운영 체제 종료를 제어할 수 있습니다.
-
3. 선택 소프트웨어(UPS 관리 소프트웨어)는 이기종 네트워크(Windows, Novell, Linux 및 일반 유닉스)의 모든 운영 체제에 대해 계층적 멀티서버 종료 및 UPS 원격 관리 기능을 제공합니다. Daker DK Plus는 마이크로프로세서로 관리되며, 아래에 설명된 알람과 작동 모드를 제어 패널과 LCD 화면에 표시할 수 있습니다.
- - 정상 작동
- - 과부하
- - 입력과 동기화되지 않은 출력 주파수
- - 일반적인 이상 현상
- - 배터리 구동 작동
- - 잘못된 중립 연결
- - 우회 모드에서의 작동
- - 백업 시간
- - 결함 있는 전원 모듈
- - 가동 시간 종료
Daker DK Plus 정적 무정전 전원 공급 장치는 지침 2014/35, 2104/30에 따라 CE 마크를 달고 설계 및 제작되었습니다.
배터리 성능
아이템 코드
배터리 작동 시간은 대략적인 수치이며 장비, 구성, 배터리 수명, 온도 등에 따라 달라질 수 있습니다.
EBC = 외부 배터리 캐비닛
제품 구성이미지
- Daker DK Plus Single-phase 1000 - 3000
- Daker DK Plus Single-phase 5000 - 6000
- Daker DK Plus Single-phase 10000
옵션
- 통합된 통신 소프트웨어는 원격으로 UPS 제어와 UPS 문제 발생시 전원을 차단할 수 있고, 사용자가 주요 기능을 테스트할 수도 있습니다. 또한 SNMP / 인터넷 / 네트워크 어댑터를 통해 커뮤니케이션 할 수 있고, 인터넷을 통해 UPS의 주요 기능 접근이 가능하며 특정 이벤트 발생시 사용자에게 문자를 발송할 수 있습니다.
- WEB / SNMP 카드나 릴레이 인터페이스 (외부 알림과 산업용 제어 판넬용)를 장착할 수 있는 내부확정 커넥터가 있습니다. 전기적 문제점, 과부하, 과열 또는 정기적 유지보수시 중요 부하에 전원을 끊지않고 공급할 수 있는 자동 / 수동 (옵션) 바이패스가 있습니다.
구성품
- 입력 전원 케이블 (IEC C13 – 220V) x 1 / 출력 케이블 (IEC C13 – IEC C14) x 2 / 통신 케이블 (USB(A) – USB(B)) x 1
- 랙형 손잡이 + 타워형 고정대 x 1 set / 매뉴얼 x 1
- *상기 구성품은 사전 예고 없이 변경될 수 있습니다.

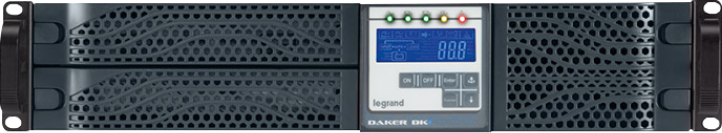

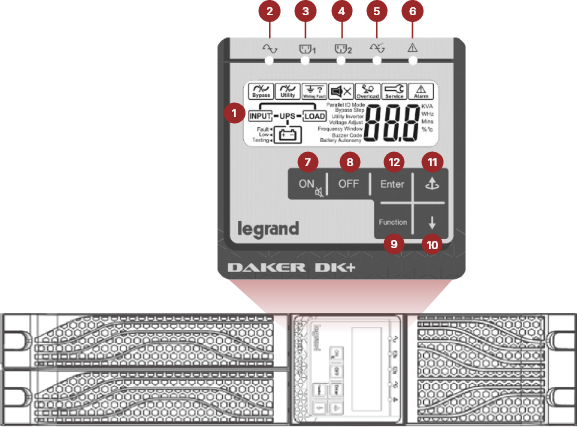

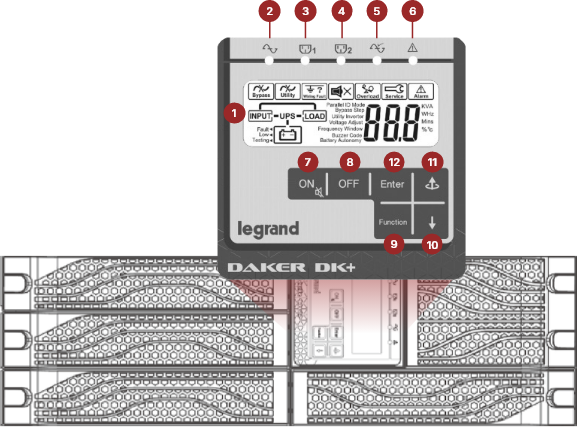

Panel Button & LEDs
전면 패널
- 1. 디스플레이
- 2. Normal 모드 운영 중
- 3. 출력부 1 운영 중
- 4. 출력부 2 운영 중
- 5. 바이패스 모드
- 6. 알람
- 7. 전원ON/음소거 버튼
- 8. 전원OFF
- 9. 특수 기능 메뉴
- 10. 다음 화면 이동
- 11. 이전 화면 이동 또는 UPS 셋팅 값 변경
- 12. 확인
전면 판넬의 LCD 스크린을 통하여 UPS 파라메타와 배터리 충전 레벨, 에러 등 UPS의 상태를 확인할 수 있습니다.

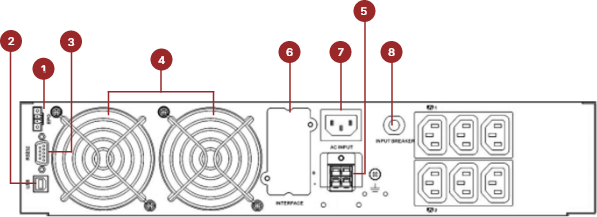

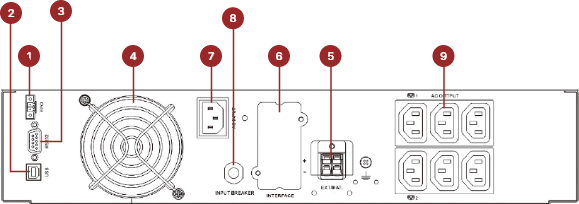

1000 2U 후면
- 1. EPO(비상전원차단) 접점 신호 입력부
- 2. USB 통신 포트
- 3. RS-232 통신 포트
- 4. FAN
- 5. 외장 배터리 캐비닛 커넥터
- 6. 네트워크 인터페이스 슬롯
- 7. 입력 전원부 IEC C14
- 8. 입력 차단기(퓨즈형)
- 9. 출력 소켓 IEC C13 X 6EA
2000 2U 후면
- 1. EPO(비상전원차단) 접점 신호 입력부
- 2. USB 통신 포트
- 3. RS-232 통신 포트
- 4. FAN
- 5. 외장 배터리 캐비닛 커넥터
- 6. 네트워크 인터페이스 슬롯
- 7. 입력 전원부 IEC C14
- 8. 입력 차단기(퓨즈형)

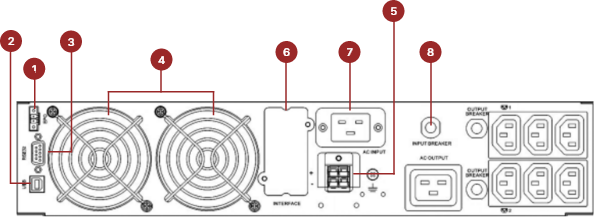

3000 2U 후면
- 1. EPO(비상전원차단) 접점 신호 입력부
- 2. USB 통신 포트
- 3. RS-232 통신 포트
- 4. FAN
- 5. 외장 배터리 캐비닛 커넥터
- 6. 네트워크 인터페이스 슬롯
- 7. 입력 전원부 IEC C20
- 8. 입력 차단기(퓨즈형)

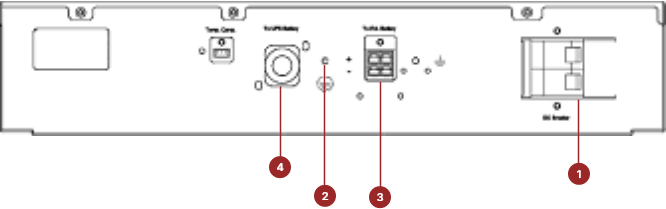

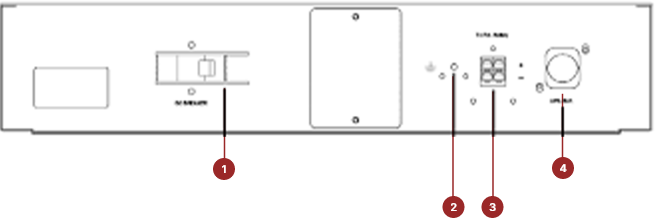

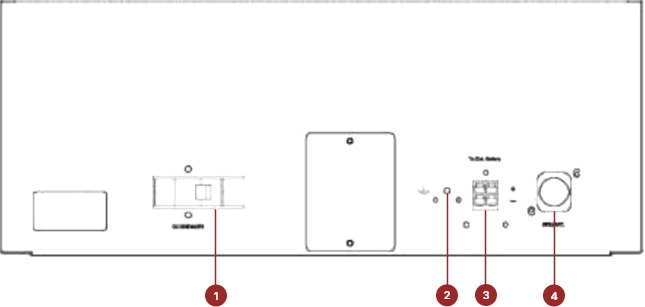

외장 배터리 캐비넷
외장 배터리 캐비넷
- 1. DC 차단기
- 2. 접지 단자
- 3. 배터리 커넥터
- 4. DC 파워 코드
외장 배터리 캐비닛 사양
| 항목 | External Battery Cabinet for Daker DK Plus 1000 |
|---|---|
| 정격 전압 (V) | 36 VDC |
| 베터리 수량 | 12 EA |
| 베터리 전압 | 12V |
| 커넥터 색상 | 빨강 (+), 검정 (-), 초록(접지) |
| 사이즈 (WxHxDmm) | 440 x 176(4U) x 425 / 31kg |
외장 배터리 캐비넷
- 1. DC 차단기
- 2. 접지 단자
- 3. 배터리 커넥터
- 4. DC 파워 코드
외장 배터리 캐비닛 사양
| 항목 | External Battery Cabinet for Daker DK Plus 2000 / 3000 |
|---|---|
| 정격 전압 (V) | 72 VDC |
| 베터리 수량 | 12 EA |
| 베터리 전압 | 12V |
| 커넥터 색상 | 빨강 (+), 검정 (-), 초록(접지) |
| 사이즈 (WxHxDmm) | 440 x 88(2U) x 600 / 32kg |
옵션
- 통합된 통신 소프트웨어는 원격으로 UPS 제어와 UPS 문제 발생시 전원을 차단할 수 있고, 사용자가 주요 기능을 테스트할 수도 있습니다. 또한 SNMP / 인터넷 / 네트워크 어댑터를 통해 커뮤니케이션 할 수 있고, 인터넷을 통해 UPS의 주요 기능 접근이 가능하며 특정 이벤트 발생시 사용자에게 문자를 발송할 수 있습니다.
- WEB / SNMP 카드나 릴레이 인터페이스 (외부 알림과 산업용 제어 판넬용)를 장착할 수 있는 내부확정 커넥터가 있습니다. 전기적 문제점, 과부하, 과열 또는 정기적 유지보수시 중요 부하에 전원을 끊지않고 공급할 수 있는 자동 / 수동 (옵션) 바이패스가 있습니다.
구성품
- 입력 전원 케이블 (IEC C13 – 220V) x 1 / 출력 케이블 (IEC C13 – IEC C14) x 2 / 통신 케이블 (USB(A) – USB(B)) x 1 랙형 손잡이 + 타워형 고정대 x 1 set / 매뉴얼
- *상기 구성품은 사전 예고 없이 변경될 수 있습니다.

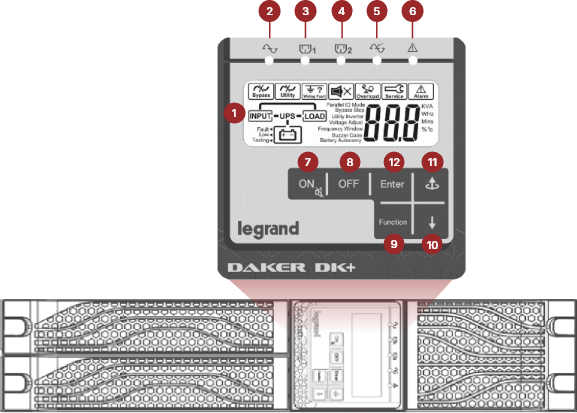

Panel Button & LEDs
전면 패널
- 1. 디스플레이
- 2. Normal 모드 운영 중
- 3. 출력부 1 운영 중
- 4. 출력부 2 운영 중
- 5. 바이패스 모드
- 6. 알람
- 7. 전원ON/음소거 버튼
- 8. 전원OFF
- 9. 특수 기능 메뉴
- 10. 다음 화면 이동
- 11. 이전 화면 이동 또는 UPS 셋팅 값 변경
- 12. 확인
전면 판넬의 LCD 스크린을 통하여 UPS 파라메타와 배터리 충전 레벨, 에러 등 UPS의 상태를 확인할 수 있습니다.

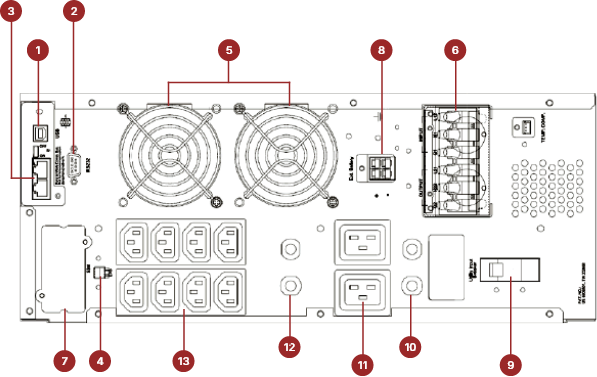

5000 / 6000 4U 후면
- 1. USB 통신 포트
- 2. RS-232 통신 포트
- 3. CAN bus 포트
- 4. EPO(비상전원차단)
- 5. FAN
- 6. 입/출력 단자
- 7. 네트워크 인터페이스 슬롯
- 8. 외장 배터리 캐비닛 커넥터
- 9. 입력 전원 스위치
- 10. IEC 16A 출력 차단기
- 11. IEC 16A 출력 차단기
- 12. IEC C19 출력 단자
- 13. IEC 10A 출력 차단기
- 14. IEC C13 출력 단자
5000 / 6000 2U 후면
- 1. USB 통신 포트
- 2. RS-232 통신 포트
- 3. CAN bus 포트
- 4. EPO(비상전원차단)
- 5. FAN
- 6. 입/출력 단자
- 7. 네트워크 인터페이스 슬롯
- 8. 외장 배터리 캐비닛 커넥터
- 9. 입력 전원 스위치

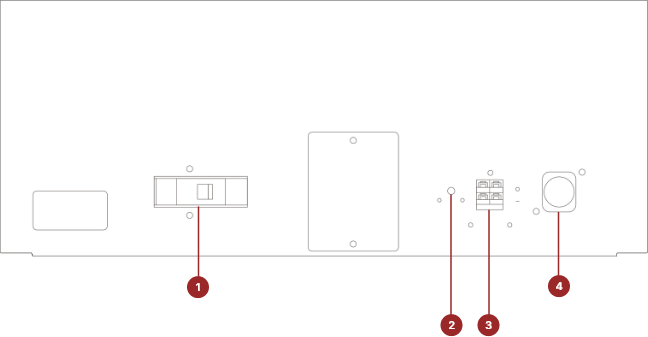

외장 배터리 캐비넷
외장 배터리 캐비넷
- 1. DC 차단기
- 2. 접지 단자
- 3. 배터리 커넥터
- 4. DC 파워 코드
외장 배터리 캐비닛 사양
| 항목 | External Battery Cabinet for Daker DK Plus 5000-6000 |
|---|---|
| 정격 전압 (V) | 240 VDC |
| 베터리 수량 | 20 EA |
| 베터리 전압 | 12V |
| 커넥터 색상 | 빨강 (+), 검정 (-), 초록(접지) |
| 사이즈 (WxHxDmm) | 440 x 88(2U) x 680 / 42kg |
옵션
- 통합된 통신 소프트웨어는 원격으로 UPS 제어와 UPS 문제 발생시 전원을 차단할 수 있고, 사용자가 주요 기능을 테스트할 수도 있습니다. 또한 SNMP / 인터넷 / 네트워크 어댑터를 통해 커뮤니케이션 할 수 있고, 인터넷을 통해 UPS의 주요 기능 접근이 가능하며 특정 이벤트 발생시 사용자에게 문자를 발송할 수 있습니다.
- WEB / SNMP 카드나 릴레이 인터페이스 (외부 알림과 산업용 제어 판넬용)를 장착할 수 있는 내부확정 커넥터가 있습니다. 전기적 문제점, 과부하, 과열 또는 정기적 유지보수시 중요 부하에 전원을 끊지않고 공급할 수 있는 자동 / 수동 (옵션) 바이패스가 있습니다.
구성품
- 입력 전원 케이블 (IEC C13 – 220V) x 1 / 출력 케이블 (IEC C13 – IEC C14) x 2 / 통신 케이블 (USB(A) – USB(B)) x 1
- 랙형 손잡이 + 타워형 고정대 x 1 set / 매뉴얼 x 1
- *상기 구성품은 사전 예고 없이 변경될 수 있습니다.
Panel Button & LEDs
전면 패널
- 1. 디스플레이
- 2. Normal 모드 운영 중
- 3. 출력부 1 운영 중
- 4. 출력부 2 운영 중
- 5. 바이패스 모드
- 6. 알람
- 7. 전원ON/음소거 버튼
- 8. 전원OFF
- 9. 특수 기능 메뉴
- 10. 다음 화면 이동
- 11. 이전 화면 이동 또는 UPS 셋팅 값 변경
- 12. 확인
전면 판넬의 LCD 스크린을 통하여 UPS 파라메타와 배터리 충전 레벨, 에러 등 UPS의 상태를 확인할 수 있습니다.

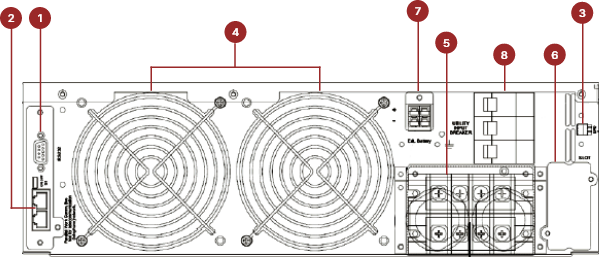

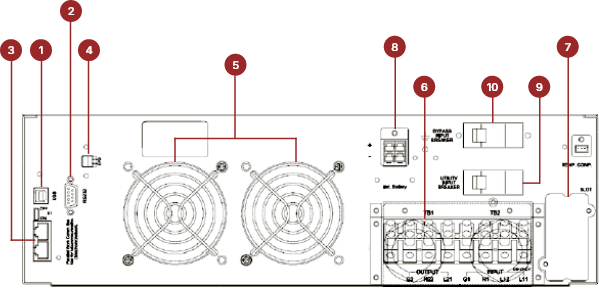

10000 / 10000W 3U 후면
- 1. USB 통신 포트
- 2. RS-232 통신 포트
- 3. CAN bus 포트
- 4. EPO(비상전원차단)
- 5. FAN
- 6. 입/출력 단자
- 7. 네트워크 인터페이스 슬롯
- 8. 외장 배터리 캐비닛 커넥터
- 9. 입력 전원 스위치
- 10. 바이패스 전원 입력 스위치
10000 / 9000W 3U 후면
- 1. RS-232 통신 포트
- 2. CAN bus 포트
- 3. EPO(비상전원차단)
- 4. FAN
- 5. 입/출력 단자
- 6. 네트워크 인터페이스 슬롯
- 7. 외장 배터리 캐비닛 커넥터
- 8. 입력 전원 스위치

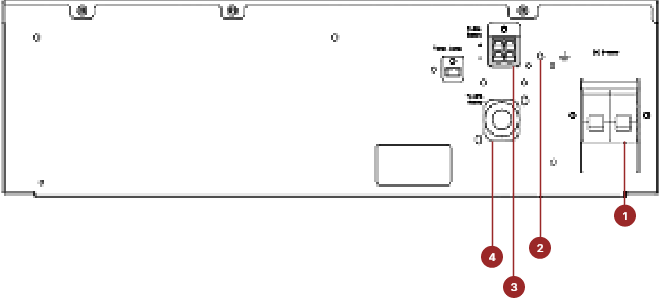

외장 배터리 캐비넷
외장 배터리 캐비넷
- 1. DC 차단기
- 2. 접지 단자
- 3. 배터리 커넥터
- 4. DC 파워 코드
외장 배터리 캐비넷
- 1. DC 차단기
- 2. 접지 단자
- 3. 배터리 커넥터
- 4. DC 파워 코드
외장 배터리 캐비닛 사양
| 항목 | External Battery Cabinet for Daker DK Plus 10000 (10000W / 9000W) |
|---|---|
| 정격 전압 (V) | 240 VDC |
| 베터리 수량 | 20 EA |
| 베터리 전압 | 12V |
| 커넥터 색상 | 빨강 (+), 검정 (-), 초록(접지) |
| 사이즈 (WxHxDmm) | 440 x 680(3U) x 680 / 62kg |
Product Specifications
| MODEL | Daker DK Plus | ||||||||
| 정격 용량 (VA) | 1000 | 2000 | 3000 | 5000 | 5000 | 6000 | 6000 | 10000 | 10000 3-1 |
| 유효 전력 (W) | 900 | 1800 | 2700 | 5000 | 5000 | 6000 | 6000 | 10000 | 9000 |
| 분류 | On-Line double conversion VFI-SS-111 | ||||||||
| 파형 | 사인파 | ||||||||
| 입력 | 입력 전압 | 230V/10000 3-1 : 380VA+ 3P B +N |
| 입력 주파수 | 50~60 Hz ± 5% Autosensing | |
| 전압 허용범위 |
|
|
| 전류 고조파 | <3% | |
| 입력 역률 | >0.99/10000 3-1 : >0.9 | |
| 출력 | 출력 전압 | 230 V ± 1% |
| 출력 주파수(Nominal) | 50/60Hz (LCD 판넬을 통해 조정 가능) ± 0.1% | |
| 효율 | ||
| Crest Factor | 1:3 | |
| 출력 전압 고주파 | < 3% (선형 부하 시) | |
| 출력 전압 허용 오차 | ± 1 % | |
| 내부 자동 바이패스 | 포함 | |
| 외부 유지보수용 바이패스 | 옵션/10000 3-1 : X | |
| 배터리 | 배터리 백업타입 확장여부 | YES |
| 백업 타임(분) | 1000 : 9/ 2000 : 10/ 3000 : 7/ 5000 : 6/ 6000 : 5 | |
| 커뮤니케이션 및 관리 | 스크린 및 시그널 | 실시간 제어를 위한 버튼 4개, 5개의 LED UPS 상태 및 주요 매개변수 |
| 통신 포트 | RS232와 USB 시리얼 포트/10000VA : RS232 시리얼 포트 | |
| 원격 제어 | YES | |
| 네트워크 인터페이스 접속 | SNMP | |
| 백업 보호 | YES | |
| 긴급 전원 OFF (EPO) | YES | |
| PHYSICAL |
사이즈 / 캐비닛 사이즈 / 무게 ( HxWxDmm / kg )
|
|
| 환경 | 동작 온도 | 0 - 40°C |
| 보호 지수 | IP 21 | |
| 상대 습도(%) | <95% non condensing | |
| 1m(dBA)에서의 소음 | <50dB | |
| 규격 | 참조 제품 표준 | EN 62040-1, EN 62040-2, EN 62040-3 |
Information
| 상품명 | Daker DK Plus Single-phase conventional UPS systems |
|---|---|
| KC 인증번호 |
|
| 정격 전력 (VA) / 유효 전력 (W) | 제품 스펙표 확인 |
| 정품 품질 보증 | *DAKER DK PLUS 본체 : 3년 / 내부 배터리 : 2년 |
| 출시년월 | - |
| 제조사 | 르그랑코리아 주식회사 본사/영업본부 |
| 제조국 | China |
| 크기(HxWxD) | 제품 스펙표 확인 |
