NVIDIA ConnectX-5 EN
Adapter Card 100GbE
Single-Port
엔비디아 코리아 정품

데이터시트 다운
제품이미지 NVIDIA ELITE PARTNER

고급 하드웨어 오프로드 및 가속화를 제공하는
업계 최고의 NVIDIA ® ConnectX ®
스마트 네트워크 인터페이스 카드(SmartNIC)

소프트웨어 정의
네트워킹 가속화
ConnectX SmartNIC에 내장된 NVIDIA
ASAP 기술은 CPU 패널티없이 소프트웨어 정의 네트워킹을 가속화합니다.
엣지에서 코어까지
보안 제공
ConnectX SmartNIC는 인라인 암호화 / 복호화로 보안을 오프로드하고 가속화하는 혁신적인 하드웨어 엔진을 제공합니다.
스토리지 성능 향상
ConnectX SmartNIC는 RoCE 및 GPUDirect ® 스토리지를 통해 고성능 스토리지 및 데이터 액세스를 지원합니다. NVM Express (NVMe) 및 전송 제어 프로토콜 (TCP) 가속이 ConnectX-7에 추가되었습니다.
정밀 타이밍 활성화
ConnectX-6 Dx부터 ConnectX SmartNIC는 데이터 센터 애플리케이션 및 기본 인프라에 대해 정확한 시간 동기화 서비스를 제공합니다.

세계적 수준의 이더넷 성능

NVIDIA ASAP - 가속 스위치 및 패킷 처리® 기술, ConnectX SmartNIC는 네트워크 성능을 가속화하는 동시에 IP(Internet Protocol) 패킷 전송의 CPU 오버헤드를 줄여 애플리케이션을 실행하는 데 더 많은 프로세서 주기를 확보할 수 있습니다.

최고의 RoCE(Converged Ethernet) 성능을 갖춘 ConnectX SmartNIC는 대역폭 및 지연 시간에 민감한 애플리케이션에 효율적인 고성능 RDMA(Remote Direct-Memory Access) 서비스를 제공합니다.

ConnectX SmartNIC는 최대 400Gb/s의 속도로 암호화/암호 해독을 오프로드하고 가속화합니다.업계 최고의 DPDK(Data Plane Development Kit) 성능을 통해 CPU 주기를 줄이면서 더 많은 처리량을 제공합니다.

ConnectX SmartNIC는 하드웨어 내 신뢰 루트를 사용하여 운영 체제를 안전하게 부팅할 수 있습니다. ConnectX SmartNICS는 상위 가상화 및 컨테이너화 플랫폼뿐만 아니라 모든 주요 운영 체제에서 인증을 받았습니다.

이더넷 강화 기능

DOCA SDK
NVIDIA DOCA ™ 소프트웨어 개발 키트를 사용하면 개발자가 업계 표준 API를 활용하여 NVIDIA BlueField DPU 위에 애플리케이션과 서비스를 신속하게 만들 수 있습니다.
고급 보안
플랫폼 보안에서 가속화 된 암호화 및 분산 방화벽에 이르기까지 NVIDIA SmartNIC 및 DPU는 스택의 모든 계층에서 제로 트러스트 보호를 위해 소프트웨어 정의 하드웨어 가속화 보안 엔진을 제공합니다.
업계 최고의 RoCE
NVIDIA SmarNIC 및 DPU는 동급 최고의 엔터프라이즈 급 RoCE (RDMA over Converged Ethernet) 가속화를 제공하여 확장형 분산 애플리케이션을 위한 탁월한 처리량과 짧은 지연 시간 연결을 제공합니다.
SDN 가속
NVIDIA Accelerated Switch and Packet Processing® (ASAP) 기술은
소프트웨어 정의 네트워크 성능을 가속화하는 동시에 비즈니스 워크로드를 위해 데이터 센터 CPU를 확보합니다.
데이터 센터를위한 가장 빠르고
효율적인 이더넷 달성
업계 최고의 ConnectX 지능형 네트워크 어댑터 제품군은 가장 광범위하고 가장 진보된 하드웨어 가속 엔진을 제공합니다. 규모에 관계없이 모든 워크로드를 실행하는 ConnectX는 클라우드 데이터 센터, 엔터프라이즈 환경, 통신 회사를 위한 SDN 및 네트워크 기능 가상화 (NFV)에 대해 최고의 ROI와 최저 TCO를 지원합니다.

PARTNERS

  • DELL EMC
  • HBC
  • Hewlett Packard Enterprise
  • IBM
  • Lenovo
  • SUPERMICR

최고의 성능과 가장 유연한 솔루션 CONNECTX-5

Intelligent ConnectX-5 이더넷 어댑터 카드는 웹 2.0, 클라우드, 데이터 분석, 고성능 및 스토리지 플랫폼의 성능을 최적화하는 가속 엔진을 제공합니다.
ConnectX-5는 100 Gb/s 이더넷 연결 포트 2 개, 매우 높은 메시지 속도, 내장형 PCIe 스위치 및 NVMe-oF (NVMe over Fabrics) 오프로드를 지원하여
다양한 애플리케이션 및 시장에 고성능 및 비용 효율적인 솔루션을 제공합니다.

RoCE
NVIDIA RoCE 기술은 이더넷을 통한 패킷 전송을 캡슐화하고 CPU 로드를 줄여 네트워킹 및 스토리지 집약적인 애플리케이션을 위한 높은 대역폭과 짧은 대기 시간 네트워크 인프라를 지원합니다.
ASAP
획기적인 NVIDIA ASAP 기술은 호스트의 CPU에서 어댑터로 Open vSwitch 데이터 경로를 오프로드함으로써 혁신적인 SR-IOV 및 VirtIO 가속화를 제공하여 최고의 성능과 확장성을 제공합니다.
SR-IOV
ConnectX 어댑터는 SR-IOV를 활용하여 가상화 환경의 물리적 리소스 및 기능에 대한 액세스를 분리합니다. 따라서 I/O 오버헤드가 줄어들고 어댑터는 거의 가상화되지 않은 성능을 유지할 수 있습니다.

Highlights

PORT SPEEDS
100Gb/s
MESSAGE RATE (DPDK)
148 million msgs/sec
PCIe LANES
x16 Gen2/Gen3
ENCRYPTION
N/A

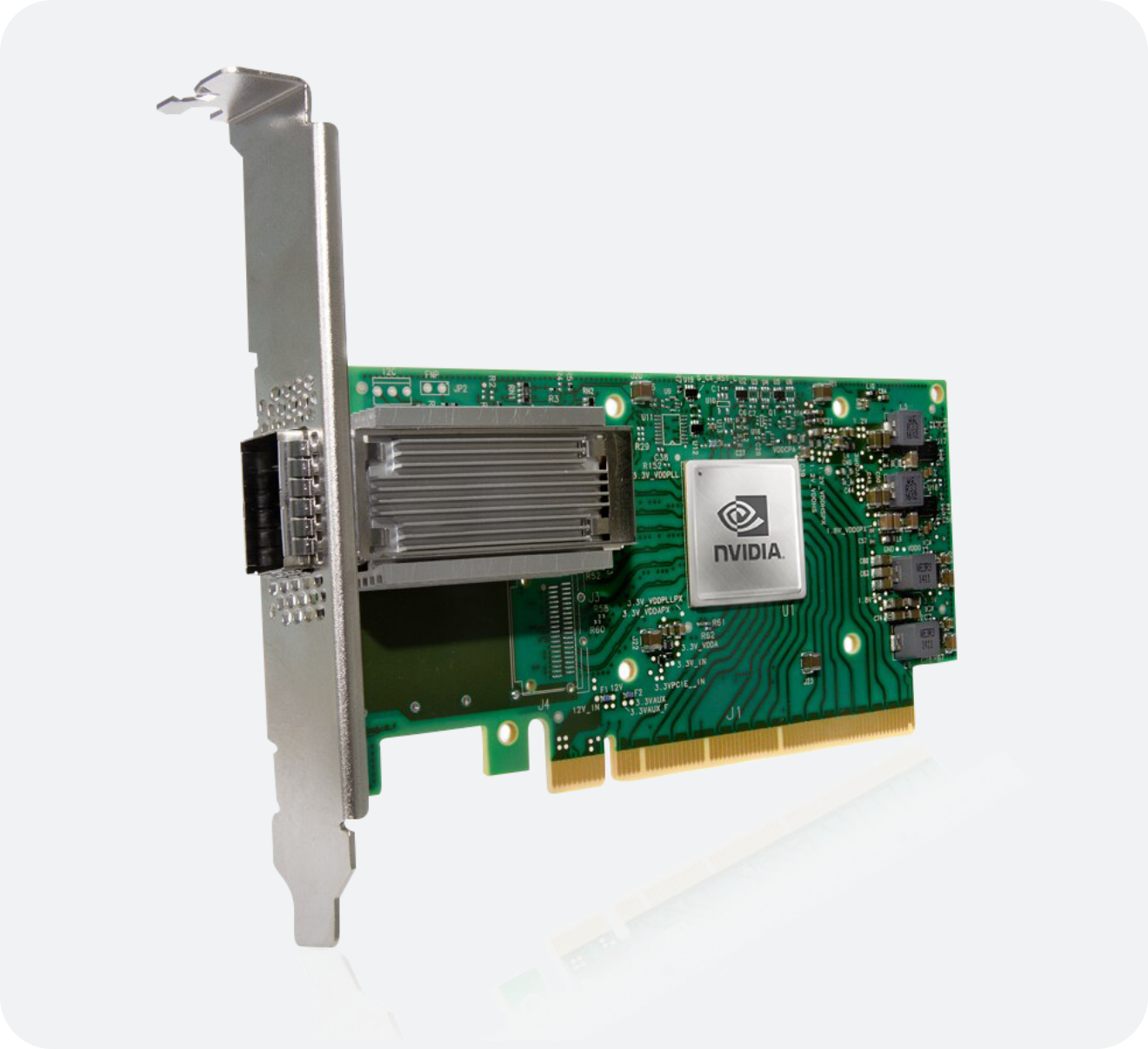

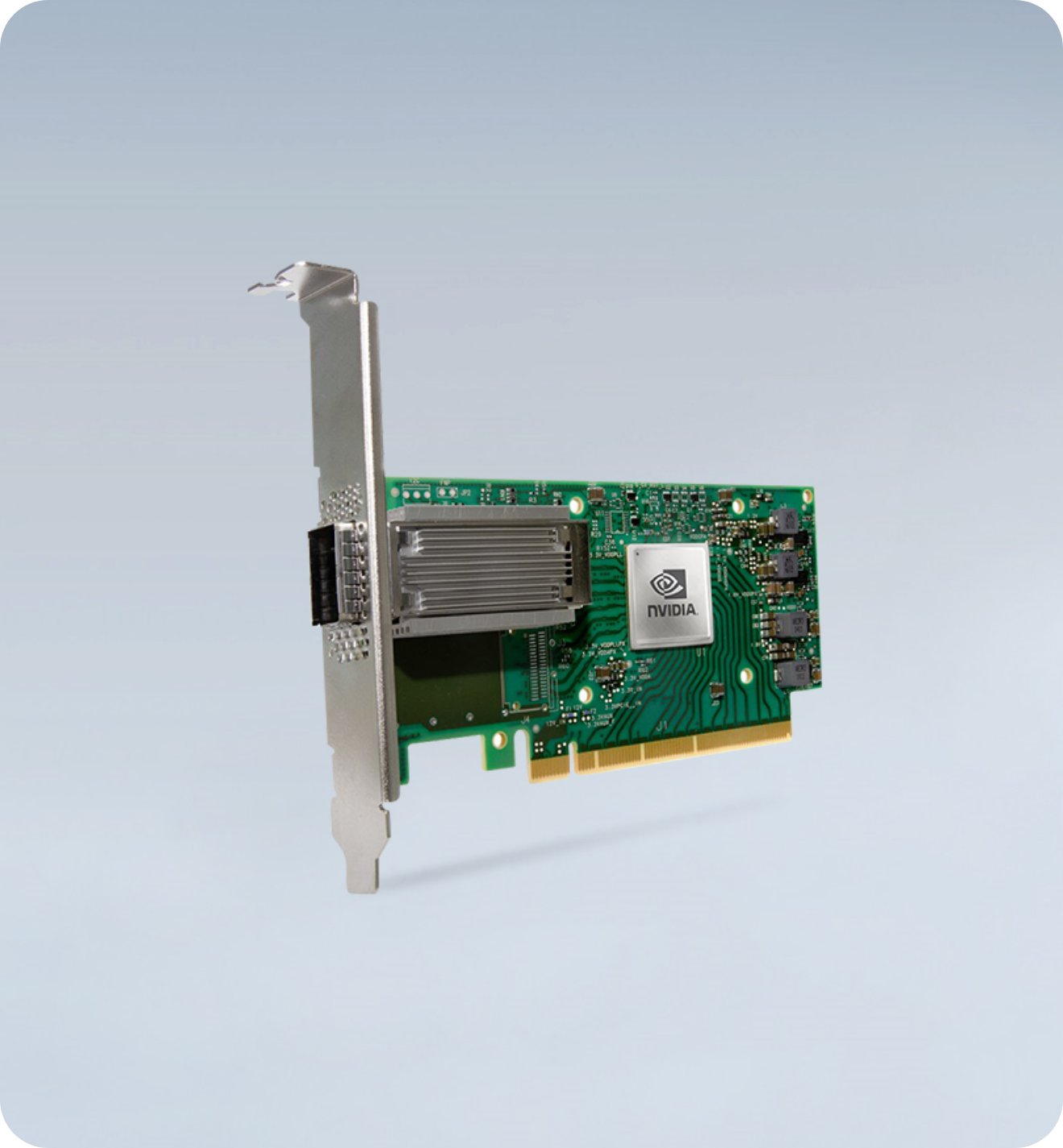

NVIDIA
ConnectX-5 EN Adapter Card 100GbE
Single-Port QSFP28 PCIe 3.0 x16
Tall Bracket ROHS R6

100GbE 연결, 750ns 지연 시간, 초당 최대 2억 개의 메시지(Mpps) 및 Open Source Data Path Development Kit(DPDK) 4(PCDK)를 실행할 때 197Mpps의 기록적인 설정을 갖춘 고성능 유연한 솔루션을 제공합니다. 스토리지 워크로드의 경우 ConnectX-5는 하드웨어의 시그니처 핸드오버(T10-DIF), 내장 PCIe 스위치, 패브릭을 통한 NVMe 대상 오프로드 등 다양한 혁신적인 가속 성능을 제공합니다.

  • • 포트 당 최대 100 Gb/s 연결
  • • 업계 최고의 처리량, 낮은 대기 시간, 낮은 CPU 사용률 및 높은 메시지 속도
  • • 호스트 체인 기술을 기반으로 한 스토리지 및 머신 러닝을위한 혁신적인 랙 설계
  • • x86, Power, Arm, GPU 기반 컴퓨팅 및 스토리지 플랫폼을위한 스마트 상호 연결
  • • NVMe over Fabric 오프로드를 포함한 고급 스토리지 기능
  • • 유연한 파이프 라인 프로그래밍 기능을 지원하는 지능형 네트워크 어댑터
  • • NFV (Network Function Virtualization)를 포함한 가상화 된 네트워크의 최첨단 성능
  • • 효율적인 서비스 체인 기능을위한 Enabler
  • • 효율적인 I / O 통합, 데이터 센터 비용 및 복잡성 감소

Compatibility

PCI Express Interface

  • PCIe Gen 4.0, 3.0, 2.0, 1.1 compatible
  • 2.5, 5.0, 8.0, 16.0 GT/s link rate
  • Auto-negotiates to x16, x8, x4, x2, or x1 lane(s)
  • PCIe Atomic
  • TLP (Transaction Layer Packet) Processing Hints (TPH)
  • Embedded PCIe Switch: Up to 8 bifurcations
  • PCIe switch Downstream Port Containment (DPC) enablement for
    PCIe hot-plug
  • Access Control Service (ACS) for peer-to-peer secure communication
  • Advance Error Reporting (AER)
  • Process Address Space ID (PASID) Address Translation Services (ATS)
  • IBM CAPI v2 support (Coherent Accelerator Processor Interface)
  • Support for MSI/MSI-X mechanisms

Operating Systems/Distributions*

  • RHEL/CentOS
  • Windows
  • FreeBSD
  • VMware
  • OpenFabrics Enterprise Distribution (OFED)
  • OpenFabrics Windows Distribution (WinOF-2)

Connectivity

  • Interoperability with Ethernet switches (up to 100GbE)
  • Passive copper cable with ESD protection
  • Powered connectors for optical and active cable support

(*) 이 표시 에서는 하드웨어의 특징 및 기능에 대해 설명합니다. 기능 가용성은 드라이버 및 펌웨어 릴리스 정보를 참조하십시오.

Features*

Ethernet

  • Jumbo frame support (9.6KB)

Enhanced Features

  • Hardware-based reliable transport
  • Collective operations offloads
  • Vector collective operations offloads
  • NVIDIA PeerDirect® RDMA (aka GPUDirect®) communication acceleration
  • 64/66 encoding
  • Extended Reliable Connected transport (XRC)
  • Dynamically Connected Transport (DCT)
  • Enhanced Atomic operations
  • Advanced memory mapping support, allowing user mode registration and remapping of memory (UMR)
  • On demand paging (ODP)
  • MPI Tag Matching
  • Rendezvous protocol offload
  • Out-of-order RDMA supporting Adaptive Routing
  • Burst buffer offload
  • In-Network Memory registration-free RDMA memory access

CPU Offloads

  • RDMA over Converged Ethernet (RoCE)
  • TCP/UDP/IP stateless offload
  • LSO, LRO, checksum offload
  • RSS (also on encapsulated packet), TSS, HDS, VLAN and MPLS tag insertion/stripping, Receive flow steering
  • Data Plane Development Kit (DPDK) for kernel bypass applications
  • Open VSwitch (OVS) offload using ASAP
    • Flexible match-action flow tables
    • Tunneling encapsulation/ de-capsulation
  • Intelligent interrupt coalescence
  • Header rewrite supporting hardware offload of NAT router

Hardware-Based I/O Virtualization - NVIDIA ASAP

  • Single Root IOV
  • Address translation and protection
  • VMware NetQueue supporting
    • SR-IOV: Up to 512 Virtual Functions
    • SR-IOV: Up to 8 Physical Functions per host
  • Virtualization hierarchies (e.g., NPAR when enabled)
    • Virtualizing Physical Functions on a physical port
    • SR-IOV on every Physical Function
  • Configurable and user-programmable QoS
  • Guaranteed QoS for VMs

Storage Offloads

  • NVMe over Fabric offloads for target machine
  • T10 DIF – Signature handover operation at wire speed, for ingress and egress traffic
  • Storage Protocols: SRP, iSER, NFS RDMA, SMB Direct, NVMe-oF

Overlay Networks

  • RoCE over overlay networks
  • Stateless offloads for overlay network tunneling protocols
  • Hardware offload of encapsulation and decapsulation of VXLAN, NVGRE, and GENEVE overlay networks

Management and Control

  • NC-SI over MCTP over SMBus and NC-SI over MCTP over PCIe -Baseboard Management Controller interface
  • PLDM for Monitor and Control DSP0248
  • PLDM for Firmware Update DSP0267
  • SDN management interface for managing the eSwitch
  • I2C interface for device control and configuration
  • General Purpose I/O pins
  • SPI interface to Flash
  • JTAG IEEE 1149.1 and IEEE 1149.6

Remote Boot

  • Remote boot over Ethernet
  • Remote boot over iSCSI
  • Unified Extensible Firmware Interface (UEFI)
  • Pre-execution Environment (PXE)

(*) 이 표시 에서는 하드웨어의 특징 및 기능에 대해 설명합니다. 기능 가용성은 드라이버 및 펌웨어 릴리스 정보를 참조하십시오.

Standards*

  • IEEE 802.3cd, 50,100 and 200 Gigabit Ethernet
  • IEEE 802.3bj, 802.3bm 100 Gigabit Ethernet
  • IEEE 802.3by, Ethernet Consortium 25, 50 Gigabit Ethernet supporting all FEC modes
  • IEEE 802.3ba 40 Gigabit Ethernet
  • IEEE 802.3ae 10 Gigabit Ethernet
  • IEEE 802.3az Energy Efficient Ethernet (supports only “Fast-Wake” mode)
  • IEEE 802.3ap based auto-negotiation and KR startup
  • IEEE 802.3ad, 802.1AX Link Aggregation
  • IEEE 802.1Q, 802.1P VLAN tags and priority
  • IEEE 802.1Qau (QCN) Congestion Notification
  • IEEE 802.1Qaz (ETS)
  • IEEE 802.1Qbb (PFC)
  • IEEE 802.1Qbg
  • IEEE 1588v2
  • 25G/50G Ethernet Consortium “Low Latency FEC” for 50/100/200GE PAM4 links
  • PCI Express Gen 3.0 and 4.0

(*) 이 표시 에서는 하드웨어의 특징 및 기능에 대해 설명합니다. 기능 가용성은 드라이버 및 펌웨어 릴리스 정보를 참조하십시오.

Adapter Card Portfolio & Ordering Information*

information
Max. Network
Speed
Interface
Type
Supported
Ethernet Speed [GbE]
Host Interface
[PCIe]
Additional
Features
OPN
2x 25GbE SFP28 25 / 10 / 1 PCIe 3.0 x8 MCX512A-ACAT
PCIe 3.0 x8 UEFI Enabled (x86/Arm) MCX512A-ACUT
Gen 4.0 x8 ConnectX-5 Ex MCX512A-ADAT
PCIe 3.0 x16 MCX512F-ACAT
PCIe 3.0 x16 Enhanced Host Management MCX512F-ACHT
2x 40GbE QSFP28 40 / 25 / 10 / 1 PCIe 4.0 x16 ConnectX-5 Ex MCX516A-BDAT
1x 50GbE 50 / 40 / 25 / 10 / 1 PCIe 3.0 x16 MCX515A-GCAT
2x 50GbE PCIe 3.0 x16 MCX516A-GCAT
1x 100GbE 100 / 50 / 40 / 25 / 10 / 1 PCIe 3.0 x16 MCX515A-CCAT
PCIe 3.0 x16 UEFI Enabled (x86/Arm) MCX515A-CCUT
2x 100GbE 100 / 50 / 40 / 25 / 10 / 1 PCIe 3.0 x16 MCX516A-CCAT
PCIe 3.0 x16 Enhanced Host Management MCX516A-CCHT
PCIe 4.0 x16 ConnectX-5 Ex MCX516A-CDAT

1. All tall-bracket adapters are shipped with the tall bracket mounted and a short bracket as an accessory.
2. For NVIDIA Socket-Direct models, refer to the ConnectX-5 VPI NVIDIA Socket Direct Product Brief.
